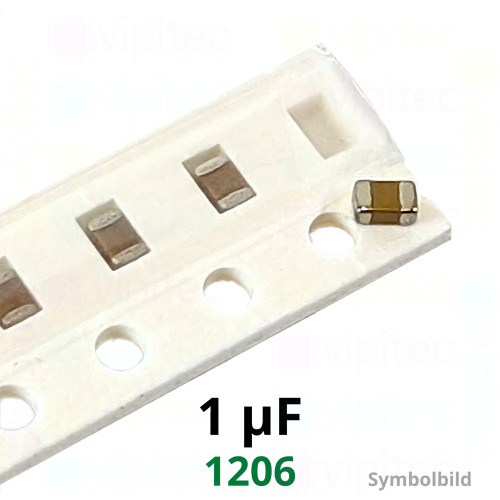

Kerko, SMD, 1 µF, ±10%, 50 V, -55..125 °C, 1206, X7R
Dieser Bauelementetyp ist ein SMD-Keramikkondensator (häufig kurz „Kerko“ oder „Chipkondensator“ genannt) mit einer Nennkapazität von 1 µF und einer Toleranz von ±10 %. Die Nennspannung liegt bei 50 V DC; die Komponente ist für Oberflächenmontage ausgelegt und eignet sich für automatische Bestückungsprozesse. Die Baugröße entspricht dem gängigen 1206-Format (metrisch 3216) mit den Abmessungen 3,2 × 1,6 × 1,6 mm, was eine robuste mechanische Auslegung gegenüber kleineren Bauformen bietet und für vielfältige Leiterplattenlayouts geeignet ist.
Das Dielektrikum ist vom Typ X7R, ein temperaturstabileres, jedoch nicht völlig lineares Keramikmaterial: es behält die Kapazität über den Bereich −55 °C bis +125 °C relativ stabil, zeigt jedoch unter DC-Vorspannung (DC-Bias) und bei hohen elektromagnetischen Belastungen eine merkliche Kapazitätsabnahme im Vergleich zu NP0/C0G-Typen. Der angegebene Verlustfaktor (tan δ) von 0,035 beschreibt die dielektrischen Verluste; für praktische Anwendungen bedeutet dies moderaten Energieverlust bei Wechselstromanteilen und eine geringere Güte (Q) als bei verlustarmen Typen, was insbesondere bei hochfrequenten Schaltungen oder Resonanzkreisen zu berücksichtigen ist.
Die Kombination aus 1 µF, X7R-Dielektrikum und 1206-Gehäuse macht den Kondensator zu einer universell einsetzbaren Lösung für Entkopplung, Glättung und allgemeine Energiespeicherung in Industrieanwendungen. Da es sich um ein RoHS-konformes Bauteil handelt, ist es für moderne Fertigungsprozesse geeignet; Entwickler sollten jedoch bei der Schaltungsdimensionierung die bekannten Eigenheiten keramischer X7R-Kondensatoren (DC-Bias-Effekt, temperaturabhängige Kapazitätsänderungen, thermische Belastung durch hohe Wechselstromanteile) einplanen, um die gewünschte Funktion über alle Betriebsbedingungen sicherzustellen.
Produkteigenschaften (Herstellerangaben)
| Logistik | |
| Verfügbarkeit | auf Lager |
| Allgemein | |
| vipitec Produktlinie |
|
| Betriebsspannung (DC) | 0 - 50 V |
| RoHS | Ja |
| Länge | 3,2 mm |
| Breite | 1,6 mm |
| Höhe | 1,6 mm |
| Bauelement | |
| Bauform (metrisch) | 3216 |
| Bauform | 1206 |
| Montageart | SMD |
| Betriebstemperatur | -55 - 125 °C |
| Kondensator | |
| Kondensator-Typ | Keramik |
| Kapazität | 1 µF |
| Toleranz (Kapazität) | ±10 % |
| Verlustfaktor (tan δ) | 0,035 |
| Dielektrikum | X7R |
| Informationen zur Produktsicherheit | |
| Hersteller (GPSR) | vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de |
