Mikrotaster, SPST-NO, 2 Positionen, THT, 6 x 6 x 9 mm, 12 V, 50 mA, -25..70 °C, TACT Schalter

Artikelnr.: 05-0012-00206 Kopiert!
🟢 779 Stück auf Lager

Tasterhöhe

Verpackungseinheiten

Beutel, 150x220x50 mm à 1000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

1+

1,790000 €

Netto 1,504202 €

5+

1,258000 €

Netto 1,057143 €

10+

0,880600 €

Netto 0,740000 €

20+

0,616420 €

Netto 0,518000 €

50+

0,345195 €

Netto 0,290080 €

100+

0,241637 €

Netto 0,203056 €

500+

0,067658 €

Netto 0,056856 €

1000+

0,047361 €

Netto 0,039799 €
1,79 €
inkl. MwSt. zzgl. Versand
Netto 1,504202 €

Menge

Gesamt: ¹

Lieferzeit

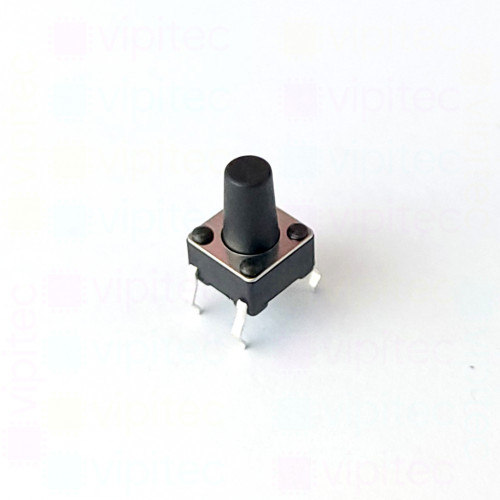

Bei diesem TACT-Mikrotaster handelt es sich um einen kompakten Druckschalter im Standardmaß 6 x 6 x 9 mm mit rundem schwarzen Tasterkopf und Durchsteckmontage (THT). Als Einpoliger Einzeltaster, normal geöffnet (SPST-NO - single pole single throw, normally open) schließt der Kontakt beim Betätigen des Tasters und öffnet wieder beim Loslassen. Der Begriff TACT steht für taktilen Schalter - ein Schaltertyp, der durch kurzen Tastenhub ein fühlbares Betätigungsfeedback liefert und sich besonders für Bedienfelder mit klarer Rückmeldung eignet.

Elektrisch ist der Mikrotaster für Anwendungen bis 12 V und 50 mA ausgelegt; der maximale Kontaktwiderstand beträgt typischerweise 100 mΩ. Mechanisch erreicht der Taster eine Schaltkraft von 2,45 N mit einer Toleranz von ±10 % und einen Tastenhub von 0,2 mm. Die Nennlebensdauer liegt bei etwa 100 000 Schaltzyklen, und der zulässige Betriebstemperaturbereich reicht von -25 bis 70 °C. RoHS-Konformität liegt vor, wodurch dieser Schalter den einschlägigen Umweltanforderungen entspricht.

Aufgrund seiner Bauform und der THT-Auslegung eignet sich der Mikrotaster für die feste Platinenmontage in Geräten mit begrenztem Bauraum - beispielsweise Bedien- und Steuerfelder, Mess- und Regeltechnik oder Prototypenaufbauten. Die Durchsteckmontage ermöglicht einfache Lötung und mechanisch stabile Verbindung zur Leiterplatte. Dieses Bauteil ist Teil der vipitec Produktlinie Professional und richtet sich an Anwendungen, bei denen ein robuster, leicht zu integrierender taktiler Schalter mit definierten elektrischen und mechanischen Kennwerten benötigt wird.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	6 mm
Breite	6 mm
Höhe	9 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	100000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,45 N
Tastenfarbe	Schwarz
Tastenform	Rund
Tastenhub	0,2 mm
Toleranz (Schaltkraft)	±10 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Montageart	THT
Betriebstemperatur	-25 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt 05-0012-00206
