Mikrotaster, SPST-NO, 2 Positionen, THT, 6 x 6 x 4,3 mm, 12 V, 50 mA, -25..70 °C, TACT Schalter

Artikelnr.: 05-0012-00201 Kopiert!
🟢 715 Stück auf Lager

Tasterhöhe

Verpackungseinheiten

Beutel, 150x220x50 mm à 1000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

1+

1,570000 €

Netto 1,319328 €

5+

0,904000 €

Netto 0,759664 €

10+

0,632800 €

Netto 0,531765 €

20+

0,442960 €

Netto 0,372235 €

50+

0,248058 €

Netto 0,208452 €

100+

0,173641 €

Netto 0,145916 €

500+

0,048619 €

Netto 0,040857 €

1000+

0,034033 €

Netto 0,028599 €
1,57 €
inkl. MwSt. zzgl. Versand
Netto 1,319328 €

Menge

Gesamt: ¹

Lieferzeit

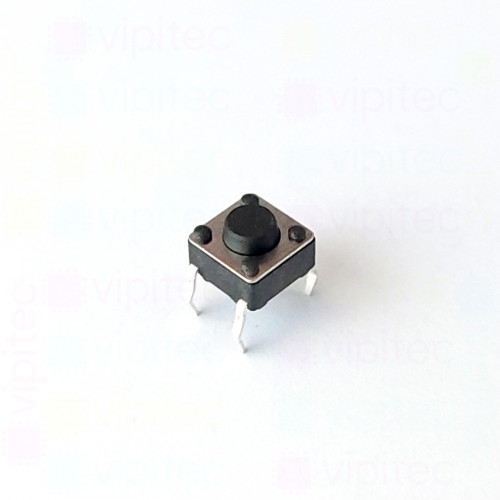

Der TACT-Mikrotaster ist ein kompakter, durchsteckmontierbarer Einzeltaster im Format 6 x 6 x 4,3 mm mit rundem, schwarzem Betätiger. Als SPST-NO (single pole single throw, normally open) schließt der Kontakt nur bei Betätigung des Tasters und öffnet im Ruhezustand wieder. Die kurze Tastenhubhöhe von 0,2 mm und die definierte Schaltkraft sorgen für eine spürbare, schnelle taktile Rückmeldung - typisch für sogenannte Tact-Switches oder Mikrotaster.

Das Bauteil ist für Signalpegel ausgelegt und spezifiziert für bis zu 12 V und 50 mA sowie einen maximalen Kontaktwiderstand von 100 mΩ. Die Schaltkraft liegt bei 2,45 N mit einer Toleranz von ±10 % und die erwartete Lebensdauer beträgt etwa 100 000 Schaltzyklen. Der Betriebstemperaturbereich von -25 bis 70 °C und die RoHS-Konformität machen den Taster für den Einsatz in zahlreichen elektrischen Geräten unter üblichen Umgebungsbedingungen geeignet. Aufgrund der elektrischen Nennwerte ist der Mikrotaster für Steuer- und Signalanwendungen bestimmt und nicht für das Schalten hoher Ströme oder Netzspannung.

Der Taster ist für THT-Durchsteckmontage ausgelegt und fügt sich platzsparend in Leiterplattenlayouts ein. Typische Einsatzgebiete sind Bedienfelder, Tastenfelder, Steuerungen, Messgeräte und andere Anwendungen mit geringer Schaltleistung, in denen ein präziser, taktiler Schaltpunkt notwendig ist. Bei der Systemintegration sollte auf Entprellung in Hardware oder Firmware geachtet werden, um saubere Schaltsignale zu erhalten. Synonyme Begriffe sind Mikrotaster, Tact-Switch oder Druckschalter im Miniaturformat.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	6 mm
Breite	6 mm
Höhe	4,3 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	100000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,45 N
Tastenfarbe	Schwarz
Tastenform	Rund
Tastenhub	0,2 mm
Toleranz (Schaltkraft)	±10 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Montageart	THT
Betriebstemperatur	-25 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt 05-0012-00201
