Mikrotaster, SPST-NO, 2 Positionen, THT, 6 x 6 x 15 mm, 12 V, 50 mA, -25..70 °C, TACT Schalter

Artikelnr.: 05-0012-00212 Kopiert!
🟢 206 Stück auf Lager

Tasterhöhe

Verpackungseinheiten

Beutel, 150x220x50 mm à 1000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

1+

1,820000 €

Netto 1,529412 €

5+

1,570000 €

Netto 1,319328 €

10+

1,099000 €

Netto 0,923529 €

20+

0,769300 €

Netto 0,646471 €

50+

0,430808 €

Netto 0,362024 €

100+

0,301566 €

Netto 0,253416 €

500+

0,084438 €

Netto 0,070957 €

1000+

0,059107 €

Netto 0,049669 €
1,82 €
inkl. MwSt. zzgl. Versand
Netto 1,529412 €

Menge

Gesamt: ¹

Lieferzeit

Dieser TACT-Mikrotaster ist ein kompakter, mechanischer Drucktaster im Durchsteckgehäuse, ausgelegt für kleine Bedienoberflächen und PCB-Einbau. Als taktischer Schalter (TACT - tactile switch) liefert er beim Betätigen ein fühlbares taktiles Feedback, das eindeutige Druckpunkte ohne zusätzliche Elektronik erzeugt. Synonyme für das Bauteil sind Mikrotaster, Drucktaster oder Tastschalter - typische Einsatzbereiche sind Bedienfelder, Steuerplatinen und low-voltage-Signalwege, in denen kurze Betätigungswege und zuverlässige Schaltkontakte gefragt sind.

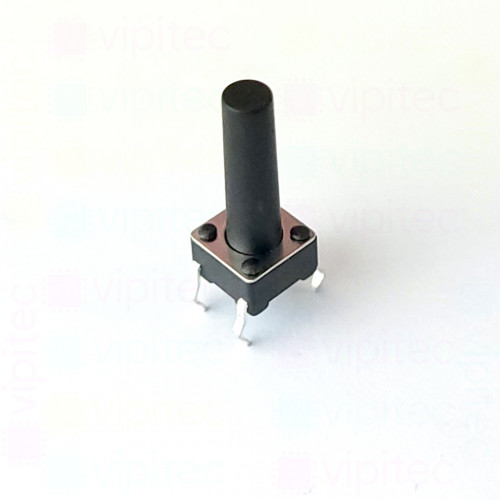

Das Bauteil verfügt über eine sehr kleine Grundfläche von 6 x 6 mm bei einer Bauhöhe von 15 mm und einen runden Bedienknopf in Schwarz. Der Tastenhub beträgt 0,2 mm, die Schaltkraft liegt bei 2,45 N (Toleranz ±10 %) - Charakteristika, die eine präzise, kurze Betätigung ermöglichen. Elektrisch ist der Schalter als einpoliger Einzeltaster, normalerweise geöffnet (SPST-NO) ausgeführt: der Kontakt schließt beim Drücken und öffnet beim Loslassen. Er ist für Signalspannungen bis 12 V und Ströme bis 50 mA ausgelegt, der maximale Kontaktwiderstand im geschlossenen Zustand liegt bei typischerweise ≤ 100 mΩ. Die Nennlebensdauer beträgt rund 100 000 Schaltzyklen, der Einsatztemperaturbereich reicht von -25 bis +70 °C. Die Montage erfolgt durch die Leiterplatte per THT - Through-Hole-Technik - was mechanische Stabilität gegenüber reinen SMD-Bauformen bietet.

Der Taster ist RoHS-konform und Teil der vipitec-Produktlinie Professional. Beim Einsatz ist darauf zu achten, die genannten elektrischen Grenzwerte nicht zu überschreiten - für höhere Ströme sind geeignete Schaltstufen oder Relais zu verwenden. Durch die Durchsteckmontage eignet sich das Bauteil für Standard-Lötprozesse; bei der Integration in die Schaltung ist außerdem auf mechanische Entlastung und eine geeignete Platzierung auf der Leiterplatte zu achten, um vorzeitige Belastungen am Gehäuse zu vermeiden.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	6 mm
Breite	6 mm
Höhe	15 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	100000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,45 N
Tastenfarbe	Schwarz
Tastenform	Rund
Tastenhub	0,2 mm
Toleranz (Schaltkraft)	±10 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Montageart	THT
Betriebstemperatur	-25 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.
