Mikrotaster, SPST-NO, 2 Positionen, THT, 6 x 6 x 11 mm, 12 V, 50 mA, -25..70 °C, TACT Schalter

Artikelnr.: 05-0012-00208 Kopiert!
🟢 987 Stück auf Lager

Tasterhöhe

Verpackungseinheiten

Beutel, 150x220x50 mm à 1000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

1+

1,800000 €

Netto 1,512605 €

5+

1,348000 €

Netto 1,132773 €

10+

0,943600 €

Netto 0,792941 €

20+

0,660520 €

Netto 0,555059 €

50+

0,369891 €

Netto 0,310833 €

100+

0,258924 €

Netto 0,217583 €

500+

0,072499 €

Netto 0,060923 €

1000+

0,050749 €

Netto 0,042646 €
1,80 €
inkl. MwSt. zzgl. Versand
Netto 1,512605 €

Menge

Gesamt: ¹

Lieferzeit

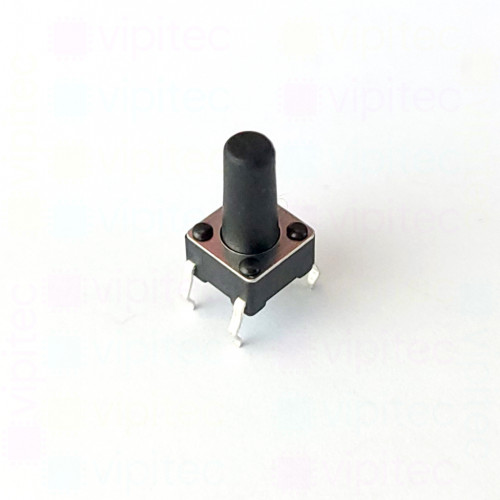

Bei diesem TACT-Mikrotaster handelt es sich um einen kompakten, durchsteckbaren Druckschalter im THT-Gehäuse, ausgelegt für Anwendungen mit begrenztem Platzangebot. Als einpoliger Einzeltaster, normal geöffnet (SPST-NO), hat er zwei Zustände - offen im Ruhezustand und geschlossen beim Betätigen - und liefert ein taktiles Rückmeldungsgefühl, das eine sichere Bestätigung des Betätigungsereignisses ermöglicht. Die runde, schwarze Taste und das kleine Bauformat von 6 x 6 x 11 mm machen den Schalter geeignet für Bedienfelder, Bedieneinheiten und Gerätefronten, in denen geringe Bauhöhe und definierbares taktiles Feedback gefragt sind.

Die Bedieneigenschaften sind auf präzise Signalumschaltung ausgelegt: ein definierter Schaltweg von 0,2 mm und eine Schaltkraft von etwa 2,45 N (Toleranz ±10 %) sorgen für eine spürbare und reproduzierbare Betätigung. Die Nennlebensdauer von 100000 Schaltzyklen und ein maximaler Kontaktwiderstand von 100 mΩ unterstützen eine zuverlässige Signalübertragung über lange Einsatzzeiten. Aufgrund der Nennwerte für Kontaktstrom und -spannung ist der Mikrotaster für niederstromige Signal- und Steueranwendungen ausgelegt und nicht für das Schalten von Leistungsströmen geeignet. Der Temperaturbereich von -25 °C bis 70 °C erlaubt den Einsatz in typischen Industrie- und Konsumelektronik-Umgebungen, und die RoHS-Konformität entspricht den relevanten Umweltrichtlinien.

Typische Einsatzgebiete sind Bedienelemente, Steuer- und Messgeräte, Fernbedienungen sowie Prototypen- und Testaufbauten, wo kleine Abmessungen und taktile Rückmeldung gefragt sind. Für die Montage empfiehlt sich die Durchsteckmontage auf Leiterplatten, die mechanische Stabilität bietet und eine einfache Verarbeitung erlaubt; bei der Leiterplattenauslegung ist auf geeignete Lötprozesse und die Einhaltung der elektrischen Grenzwerte zu achten. Begriffserklärungen: TACT- bzw. taktiler Schalter beschreibt einen Druckschalter mit fühlbarem Schaltpunkt, THT steht für Through-Hole Technology und SPST-NO für Single Pole Single Throw - Normally Open, also ein einfacher, im Ruhezustand offener Schaltkontakt.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	6 mm
Breite	6 mm
Höhe	11 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	100000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,45 N
Tastenfarbe	Schwarz
Tastenform	Rund
Tastenhub	0,2 mm
Toleranz (Schaltkraft)	±10 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Montageart	THT
Betriebstemperatur	-25 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt 05-0012-00208

Mikrotaster, SPST-NO, 2 Positionen, THT, 6 x 6 x 11 mm, 12 V, 50 mA, -25..70 °C, TACT Schalter
