Mikrotaster, SPST-NO, 2 Positionen, THT, 6 x 6 x 14 mm, 12 V, 50 mA, -25..70 °C, TACT Schalter

Artikelnr.: 05-0012-00211 Kopiert!
🟡 noch 19 Stück auf Lager

Tasterhöhe

Verpackungseinheiten

Beutel, 150x220x50 mm à 1000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

1+

1,770000 €

Netto 1,487395 €

5+

0,948000 €

Netto 0,796639 €

10+

0,663600 €

Netto 0,557647 €

20+

0,630420 €

Netto 0,529765 €

50+

0,353035 €

Netto 0,296668 €

100+

0,247125 €

Netto 0,207668 €

500+

0,069195 €

Netto 0,058147 €

1000+

0,048436 €

Netto 0,040703 €
1,77 €
inkl. MwSt. zzgl. Versand
Netto 1,487395 €

Menge

Gesamt: ¹

Lieferzeit

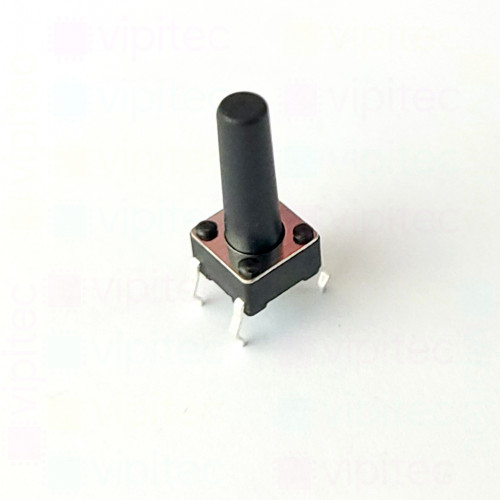

Der TACT-Mikrotaster ist ein kompakter, durchsteckmontierbarer Druckschalter im 6 x 6 x 14 mm Gehäuse mit rundem schwarzen Betätiger. Als Einpoliger Einzeltaster, normal geöffnet (SPST-NO bzw. Single-Pole Single-Throw - Normally Open), schließt er den Kontakt erst beim Betätigen der Taste. TACT- oder Tactile- Schalter sind taktile Druckschalter, die ein fühlbares Schaltmoment liefern und sich daher für Benutzerbedienelemente und kleine Steuerfunktionen eignen. Die THT-Ausführung erlaubt eine stabile mechanische Verbindung zur Leiterplatte, was die Montage und die mechanische Belastbarkeit gegenüber reinen SMD-Lösungen beeinflusst.

Elektrisch ist der Taster für niedrige Signalspannungen ausgelegt - die maximal zulässige Kontaktspannung beträgt 12 V bei einem maximalen Kontaktstrom von 50 mA, weshalb er für Signal- und Steueranwendungen, aber nicht für Netz- oder Leistungsanwendungen verwendet werden sollte. Ein maximaler Kontaktwiderstand von typischerweise bis zu 100 mΩ steht für geringe Übergangswiderstände im geschlossenen Zustand. Der Taster bietet einen kurzen Tastenhub von 0,2 mm und eine Schaltkraft von 2,45 N mit einer Toleranz von ±10 %, was ein deutliches, wiederholbares taktiles Feedback ergibt. Die Nennlebensdauer beträgt rund 100 000 Schaltzyklen, und der zulässige Betriebstemperaturbereich reicht von -25 bis 70 °C.

Das Bauteil ist RoHS-konform und Teil der vipitec Produktlinie Professional, sodass es den Anforderungen an schadstoffarme Fertigungsprozesse entspricht. Typische Einsatzgebiete sind Steuer- und Bedienfelder, Elektronikgeräte mit PCB-Integration sowie Anwendungen, in denen eine robuste Durchsteckmontage und ein definiertes taktiles Schaltverhalten gewünscht sind. Begriffe wie Mikrotaster, TACT-Schalter, Druckschalter oder Taster werden häufig synonym verwendet und beschreiben in diesem Kontext denselben kleinen, taktilen Druckkontakt.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	6 mm
Breite	6 mm
Höhe	14 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	100000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,45 N
Tastenfarbe	Schwarz
Tastenform	Rund
Tastenhub	0,2 mm
Toleranz (Schaltkraft)	±10 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Montageart	THT
Betriebstemperatur	-25 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt 05-0012-00211

Mikrotaster, SPST-NO, 2 Positionen, THT, 6 x 6 x 14 mm, 12 V, 50 mA, -25..70 °C, TACT Schalter
