Mikrotaster, SPST-NO, 2 Positionen, THT, 6 x 6 x 13 mm, 12 V, 50 mA, -25..70 °C, TACT Schalter

Artikelnr.: 05-0012-00210 Kopiert!
🟢 761 Stück auf Lager

Tasterhöhe

Verpackungseinheiten

Beutel, 150x220x50 mm à 1000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

1+

1,810000 €

Netto 1,521008 €

5+

1,436000 €

Netto 1,206723 €

10+

1,005200 €

Netto 0,844706 €

20+

0,703640 €

Netto 0,591294 €

50+

0,394038 €

Netto 0,331125 €

100+

0,275827 €

Netto 0,231787 €

500+

0,077232 €

Netto 0,064900 €

1000+

0,054062 €

Netto 0,045431 €
1,81 €
inkl. MwSt. zzgl. Versand
Netto 1,521008 €

Menge

Gesamt: ¹

Lieferzeit

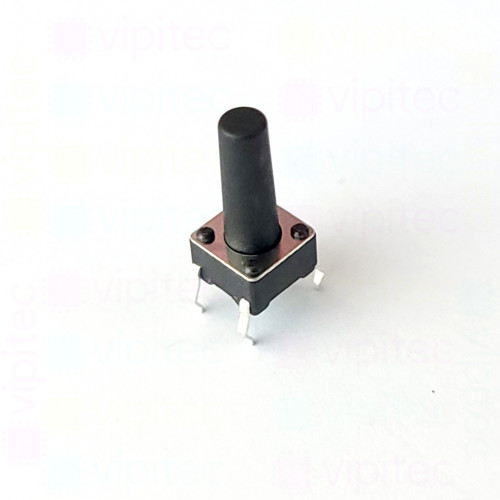

Dieser TACT-Mikrotaster ist ein kompakter, durchsteckmontierter Druckschalter im Format 6 x 6 x 13 mm, ausgelegt für den direkten Einbau in Leiterplatten (THT). Als einpoliger Einzeltaster mit normal geöffneter Kontaktierung (SPST-NO) schließt der Kontakt nur während des Tastendrucks und ermöglicht damit einfache, momentane Schaltsignale. Die runde, schwarze Taste bietet ein definiertes taktiles Feedback bei einem kurzen Tastenhub von 0,2 mm und einer Schaltkraft von etwa 2,45 N ±10 %, was eine präzise, wiederholbare Betätigung gewährleistet. Die Konstruktion ist für eine Lebensdauer von rund 100000 Schaltzyklen spezifiziert, wodurch sich der Schalter insbesondere für häufig betätigte Bedienelemente eignet.

Elektrisch ist der Schalter für niederstromige Anwendungen ausgelegt; die Nennwerte liegen bei maximal 12 V und 50 mA, der maximale Kontaktwiderstand beträgt typischerweise bis 100 mΩ. Damit eignet sich der Taster vor allem zum Anschluss an Logikeingänge, Microcontroller oder als taktiles Bedienelement in Steuerungen und Messgeräten. Bei höheren Lasten oder induktiven Verbrauchern ist eine zusätzliche Ansteuerung über einen Treibertransistor oder ein Relais sinnvoll. Der Betriebstemperaturbereich von -25 bis 70 °C und die RoHS-Konformität machen den Schalter tauglich für zahlreiche industrielle und kommerzielle Einsatzbereiche.

Begriffe und Synonyme: Als TACT- oder Tactile-Switch wird ein kurzschließender Drucktaster mit fühlbarem Schaltpunkt bezeichnet; Mikrotaster und Druckschalter sind gebräuchliche alternative Bezeichnungen. THT steht für Through-Hole Technology und beschreibt die Durchsteckmontage, die mechanisch robustere Verbindungen im Vergleich zu SMD-Lösungen erlaubt. Typische Anwendungsfelder sind Bedienfelder, Tastaturen, Gerätebedienungen, Prototyping und Elektronikmodule, in denen kompakte, zuverlässige und taktile Schalteigenschaften gefordert sind.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	6 mm
Breite	6 mm
Höhe	13 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	100000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,45 N
Tastenfarbe	Schwarz
Tastenform	Rund
Tastenhub	0,2 mm
Toleranz (Schaltkraft)	±10 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Montageart	THT
Betriebstemperatur	-25 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt 05-0012-00210
