Mikrotaster, SPST-NO, 2 Positionen, THT, 6 x 6 x 8 mm, 12 V, 50 mA, -25..70 °C, TACT Schalter

Artikelnr.: 05-0012-00205 Kopiert!
🟢 903 Stück auf Lager

Tasterhöhe

Verpackungseinheiten

Beutel, 150x220x50 mm à 1000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

1+

1,580000 €

Netto 1,327731 €

5+

1,214000 €

Netto 1,020168 €

10+

0,849800 €

Netto 0,714118 €

20+

0,594860 €

Netto 0,499882 €

50+

0,333122 €

Netto 0,279934 €

100+

0,233185 €

Netto 0,195954 €

500+

0,065292 €

Netto 0,054867 €

1000+

0,045704 €

Netto 0,038407 €
1,58 €
inkl. MwSt. zzgl. Versand
Netto 1,327731 €

Menge

Gesamt: ¹

Lieferzeit

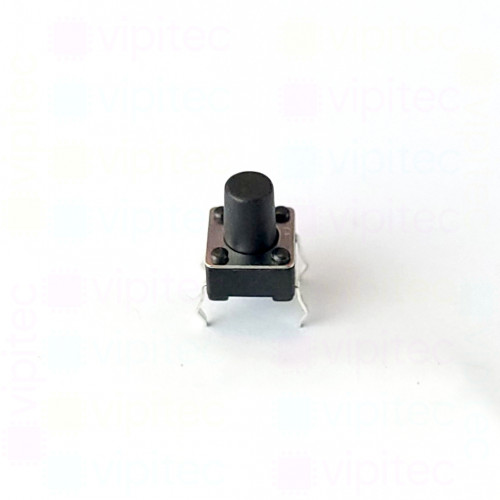

Bei diesem TACT-Mikrotaster handelt es sich um einen kleinformatigen Druckschalter im Durchsteckgehäuse (THT), ausgelegt als einpoliger Einzeltaster, normalerweise geöffnet (SPST-NO). Ein TACT- beziehungsweise taktiler Schalter bietet bei Betätigung ein spürbares Schaltgefühl - in diesem Fall durch einen runden schwarzen Betätiger mit kurzem Tastenhub. Die Bauform 6 x 6 x 8 mm macht den Schalter geeignet für platzbegrenzte Leiterplattenlayouts, während die THT-Anschlüsse eine robuste Lötverbindung für mechanisch beanspruchte Montagepunkte gewährleisten.

Die elektrische und mechanische Auslegung ist auf niederohmige, niederstromige Anwendungen abgestimmt: Die Nennspannung und der Nennstrom liegen im Bereich von 12 V und 50 mA, der maximale Kontaktwiderstand beträgt bis zu 100 mΩ. Mechanisch arbeitet der Taster mit einer Schaltkraft von etwa 2,45 N (Toleranz ±10 %) und einem Tastenhub von 0,2 mm, bei einer angegebenen Betriebsdauer von rund 100000 Schaltzyklen. Der Einsatzbereich erstreckt sich über einen Temperaturbereich von -25 bis 70 °C, was typische Anforderungen an Konsumelektronik, Industrie- und Messgeräte abdeckt.

Typische Einsatzgebiete sind Bedienfelder, Steuer- und Messgeräte, Prototyping sowie alle Schaltungen, in denen kleine, zuverlässige taktile Schalter für das manuelle Ein- und Ausschalten oder zur Eingabe benötigt werden. Beim Schaltungsentwurf ist zu beachten, dass es sich um einen SPST-NO-Kontakt handelt - der Stromkreis wird erst beim Betätigen geschlossen - und dass bei digitalen Eingängen ggf. Entprellung und geeignete Strombegrenzung berücksichtigt werden sollten. Der Artikel ist RoHS-konform und Teil der vipitec-Produktlinie Professional.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	6 mm
Breite	6 mm
Höhe	8 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	100000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,45 N
Tastenfarbe	Schwarz
Tastenform	Rund
Tastenhub	0,2 mm
Toleranz (Schaltkraft)	±10 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Montageart	THT
Betriebstemperatur	-25 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt 05-0012-00205
