Mikrotaster, SPST-NO, 2 Positionen, THT, 6 x 6 x 5 mm, 12 V, 50 mA, -25..70 °C, TACT Schalter

Artikelnr.: 05-0012-00202 Kopiert!
🟢 595 Stück auf Lager

Tasterhöhe

Verpackungseinheiten

Beutel, 150x220x50 mm à 1000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

1+

1,770000 €

Netto 1,487395 €

5+

0,970000 €

Netto 0,815126 €

10+

0,679000 €

Netto 0,570588 €

20+

0,475300 €

Netto 0,399412 €

50+

0,266168 €

Netto 0,223671 €

100+

0,186318 €

Netto 0,156569 €

500+

0,052169 €

Netto 0,043840 €

1000+

0,036518 €

Netto 0,030688 €
1,77 €
inkl. MwSt. zzgl. Versand
Netto 1,487395 €

Menge

Gesamt: ¹

Lieferzeit

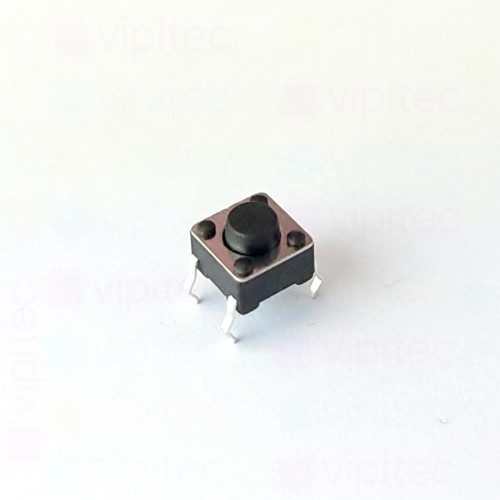

Bei diesem TACT-Mikrotaster handelt es sich um einen kompakten, durchstechmontierbaren Drucktaster im Format 6 x 6 x 5 mm, ausgelegt als einpoliger Einzeltaster mit normalerweise geöffnetem Kontakt (SPST-NO). TACT-Schalter bezeichnen taktile Mikrotaster mit klar spürbarem Schaltpunkt - bei Betätigung schließt der Kontakt nur so lange, wie die Taste gedrückt gehalten wird. Die runde, schwarze Taste und der niedrige Aufbau machen das Bauteil für flache Gehäuse und enge Platzverhältnisse geeignet, während die THT-Ausführung eine mechanisch stabile Verbindung zur Leiterplatte durch Löten ermöglicht.

Funktional erläutert: Kurzhub und definierte Schaltkraft erzeugen ein deutliches taktiles Feedback, das eine zuverlässige Bedienung bei geringem Betätigungsweg ermöglicht. Die elektrischen Kennwerte und der geringe Kontaktwiderstand sprechen dafür, dass der Taster primär für Signal- und Steueranwendungen in Niederspannungsbereichen vorgesehen ist. Die Nennlebensdauer sowie der spezifizierte Betriebstemperaturbereich liefern Hinweise auf die Eignung für langlebige, schaltzyklusintensive Anwendungen in typischen Elektronikumgebungen. Zusätzlich ist das Bauteil RoHS-konform, was den Einsatz in umweltgerechten Fertigungen erleichtert.

Typische Einsatzgebiete sind Bedienfelder, Fernbedienungen, Mess- und Regelgeräte sowie Steuerplatinen, wo ein robustes, taktiles Bediengefühl bei gleichzeitig kleinem Bauraum gefragt ist. Bei der Leiterplattenintegration empfiehlt sich die Berücksichtigung des geringen Tastenhubs und der definierten Betätigungskraft bei der Layout- und Gehäuseplanung, um eine passende Bedienergonomie und zuverlässige Lötverbindungen sicherzustellen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	6 mm
Breite	6 mm
Höhe	5 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	100000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,45 N
Tastenfarbe	Schwarz
Tastenform	Rund
Tastenhub	0,2 mm
Toleranz (Schaltkraft)	±10 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Montageart	THT
Betriebstemperatur	-25 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt 05-0012-00202
