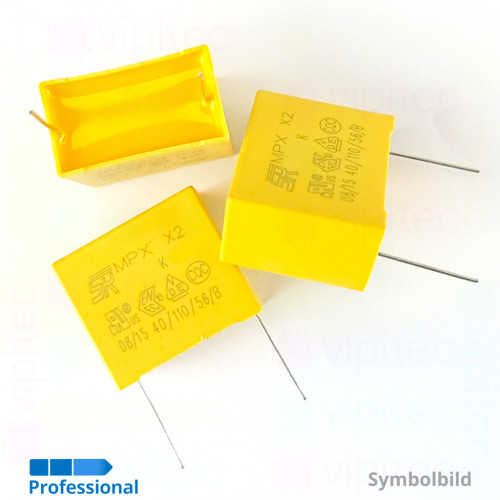

THT-Polypropylen-Folienkondensatoren Auswahl, MKP X2, THT, ±10%, 310 VAC, -40..110 °C

Diese Kondensatoren sind Polypropylen-Folienkondensator (häufig abgekürzt MKP für „metallisierte Polypropylen-Folie“) in radialer THT-Bauform. Als Mitglied der MKP‑X2-Serie ist das Bauteil speziell für Entstöraufgaben im Netzbereich konzipiert; die Metallisierung der Folie ermöglicht kompakte Baugrößen und eine selbstheilende Wirkung bei lokalen Dielektrikumsfehlern. Die Ausführung als radialer Durchsteckkondensator (THT, Through‑Hole Technology) bietet eine mechanisch stabile Lötverbindung und einfache Bestückung für Leiterplatten, insbesondere wenn Wellen- oder Selektivlöten eingesetzt wird.

Die elektrischen Kenndaten – Nennwechselspannung 310 VAC und Toleranz ±10 % – machen das Bauteil geeignet für netzseitige Anwendungen wie EMI-/RFI‑Entstörfilter, Netzüberspannungsdämpfung (Snubber) und andere quer zur Netzspannung geschaltete Filterfunktionen. Die Sicherheitsklasse X2 kennzeichnet Kondensatoren, die typischerweise für den Einsatz zwischen Phase und Neutralleiter vorgesehen sind; sie sind für solche Entstöraufgaben ausgelegt, nicht für schutzisolierende Anwendungen. Der Betriebstemperaturbereich von −40 bis +110 °C erlaubt den Einsatz in anspruchsvollen Umgebungen mit moderaten thermischen Belastungen. Das Produkt ist RoHS‑konform und entspricht damit den Anforderungen an die Beschränkung gefährlicher Stoffe in elektronischen Bauteilen.

In der Praxis bedeutet das für Konstrukteure: nicht polarisiert einsetzbar, gute Langzeitstabilität der Kapazität und geringe Verlustfaktoren gegenüber keramischen oder elektrolytischen Alternativen; dadurch reduziert sich Wärmeentwicklung in netzbezogenen Filterschaltungen. Die THT‑Radialausführung erleichtert Prototyping und Reparatur sowie Anwendungen mit höheren mechanischen Belastungen. Achten Sie bei der Auslegung auf die korrekte Spannungsfestigkeit, die thermische Umgebung und die Einbauabstände gemäß den sicherheitstechnischen Vorgaben für netzverbundene Schaltungen.

Produkteigenschaften

Allgemein
Modellreihe	MKP-X2
Prüfzeichen / Zertifizierungen	CQC, cURus, ENEC, VDE
vipitec Produktlinie
Betriebsspannung (AC)	0 - 310 V
RoHS-konform	Ja
Bauelement
Bauform	Radial
Montageart	THT
Betriebstemperatur	-40 - 110 °C
Kondensator
Sicherheitsklasse	X2
Kondensator-Typ	Polypropylen-Folienkondensator
Toleranz (Kapazität)	±10 %
Informationen zur Produktsicherheit
Hersteller	SR Passives, 41 Ustronna str., 93-350 Łódź, PL, +48 42 645 54 00, tme@tme.pl
Hersteller-Artikelnr.	Diverse

THT-Polypropylen-Folienkondensatoren Auswahl, MKP X2, THT, ±10%, 310 VAC, -40..110 °C

Produkteigenschaften

Empfehlungen

220 nF MKP X2 Kondensator, THT, ±20%, 275 VAC / 560 VDC, -40..110 °C, 26,5 x 15 x 6 mm, RM 22,5 mm

220 nF MKP X2 Kondensator, THT, ±10%, 275 VAC, 18 x 17 x 8,5 mm, RM 15 mm

68 nF MKP X2 Kondensator, THT, ±20%, 275 VAC / 560 VDC, -40..110 °C, 15 x 11 x 5 mm, RM 15 mm

220 nF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 18 x 12 x 6 mm, RM 15 mm

220 nF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 13 x 12 x 6 mm, RM 10 mm

100 nF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 18 x 12 x 6 mm, RM 15 mm

100 nF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 13 x 11 x 5 mm, RM 10 mm

10 nF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 13 x 11 x 5 mm, RM 10 mm

12 nF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 13 x 11 x 5 mm, RM 10 mm

150 nF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 13 x 12 x 6 mm, RM 10 mm

150 nF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 18 x 13,5 x 7,5 mm, RM 15 mm

15 nF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 13 x 11 x 5 mm, RM 10 mm

1,5 µF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 26,3 x 21,5 x 12 mm, RM 22,5 mm

1,5 µF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 31,5 x 19,5 x 10,8 mm, RM 27,5 mm

1 µF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 26,3 x 19 x 10 mm, RM 22,5 mm

1 µF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 31,5 x 21,5 x 13 mm, RM 27,5 mm

22 nF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 13 x 11 x 5 mm, RM 10 mm

2,2 µF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 26,3 x 21,5 x 12 mm, RM 22,5 mm

2,2 µF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 31,5 x 21,6 x 13 mm, RM 27,5 mm

2 µF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 32 x 26 x 18 mm, RM 27,5 mm

330 nF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 18 x 14,5 x 8,5 mm, RM 15 mm

330 nF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 26,5 x 16,5 x 7 mm, RM 22,5 mm

33 nF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 13 x 11 x 5 mm, RM 10 mm

3,3 µF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 31,5 x 31 x 22 mm, RM 27,5 mm

39 nF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 13 x 11 x 5 mm, RM 10 mm

470 nF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 18 x 14,5 x 8,5 mm, RM 15 mm

470 nF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 26,5 x 16,5 x 7 mm, RM 22,5 mm

47 nF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 13 x 11 x 5 mm, RM 10 mm

560 nF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 18 x 16 x 10 mm, RM 15 mm

56 nF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 13 x 11 x 5 mm, RM 10 mm

68 nF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 13 x 11 x 5 mm, RM 10 mm

820 nF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 26,5 x 21,5 x 12 mm, RM 22,5 mm

82 nF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 13 x 11 x 5 mm, RM 10 mm
