220 nF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 18 x 12 x 6 mm, RM 15 mm

Hersteller: SR PASSIVES
MPN: MKP-X2-220NR15/310
Artikelnr.: 05-0003-04003
Lagerbestand: 4993

Nennkapazität Abstand Anschlussbeine

Menge

Stückpreis¹

1+

2,150000 €

Netto 1,806723 €

5+

0,550000 €

Netto 0,462185 €

10+

0,330000 €

Netto 0,277311 €

20+

0,207500 €

Netto 0,174370 €

50+

0,151000 €

Netto 0,126891 €

100+

0,098500 €

Netto 0,082773 €

500+

0,077100 €

Netto 0,064790 €

1000+

0,069381 €

Netto 0,058303 €
2,15 €
inkl. MwSt. zzgl. Versand
Netto 1,806723 €

Menge

Gesamt:

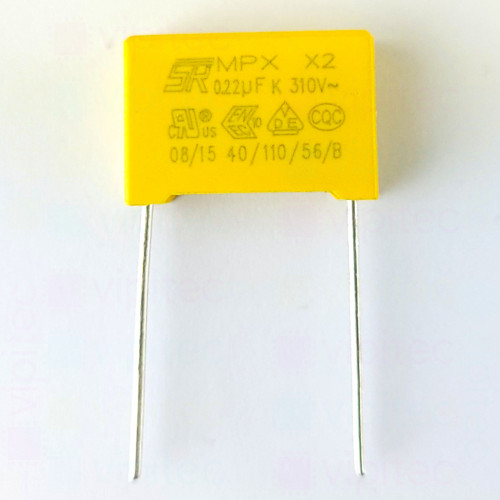

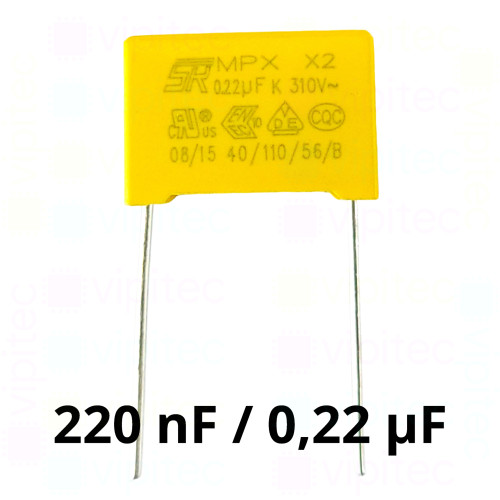

Der 220 nF MKP X2 Kondensator ist ein radialer THT-Polypropylen-Folienkondensator der Modellreihe MKP-X2, ausgelegt für Entstör- und HF-Filteraufgaben an Netzspannungen. Mit einer Nennkapazität von 220 nF (0,22 µF) bei ±10 % und einer angegebenen Betriebsspannung bis 310 VAC eignet er sich für Filterzwecke und zur Unterdrückung elektromagnetischer Störungen (EMI/RFI) in Netz- und Versorgungsapplikationen. Das kompakte Gehäuse (18 × 12 × 6 mm) und der Radialaufbau mit 15 mm Rastermaß (RM, Anschlussbeinabstand) ermöglichen eine einfache Durchsteckmontage (THT) auf Leiterplatten, die typischen Anforderungen an Bestückung und Lötprozesse in der Serienfertigung entspricht.

Als metallisierter Polypropylen-Folienkondensator (MKP) kombiniert das Bauteil geringe Verlustfaktoren mit stabiler Kapazität über einen weiten Temperaturbereich von −40 bis +110 °C. Die metallisierte Folie bietet eine selbstheilende Eigenschaft, die bei lokalen Durchschlägen die Fortführung der Funktion begünstigt, und trägt zur Robustheit in impulsbelasteten Anwendungen bei. Durch die Sicherheitsklassifizierung X2 ist der Kondensator für den Einsatz in Entstörzweigen zwischen Netzleitungen vorgesehen; entsprechende Prüfzeichen und Zertifizierungen (CQC, cURus, ENEC, VDE) dokumentieren die Konformität mit relevanten Sicherheits- und Normanforderungen. Die gelbe Bauform ist kennzeichnungsüblich und erleichtert die Identifikation auf Bestückungslisten.

Begriffe und Synonyme: MKP steht für metallisierter Polypropylen-Folienkondensator (häufig auch kurz Polypropylen-Folie oder Metallisierter-Folien-Kondensator genannt), X2 bezeichnet die Sicherheitsklasse für netzseitige Entstörkondensatoren zwischen Leitungen, THT/Through-Hole bezeichnet die Durchsteckmontage mit radialen Anschlussbeinen, und RM (Rastermaß) gibt den Abstand der Anschlussbeine an (hier 15 mm). RoHS-Konformität gewährleistet die Einhaltung der Beschränkungen für gefährliche Stoffe, die genannten Prüfzeichen bestätigen die Eignung für den Einsatz in industriellen und haushaltsnahen Netzumgebungen gemäß den jeweiligen länderspezifischen Anforderungen.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
Farbe	Gelb
Modellreihe	MKP-X2
vipitec Produktlinie
Zertifizierungen
Betriebsspannung (AC)	0 - 310 V
RoHS-konform
Breite	18 mm
Höhe	12 mm
Tiefe	6 mm
Bauelement
Abstand Anschlussbeine (A)	15 mm
Ausgangsraster	15 mm
Bauform	Radial
Montageart	THT
Rastermaß (RM)	15 mm
Betriebstemperatur	-40 - 110 °C
Kondensator
Sicherheitsklasse	X2
Kondensator-Typ	Polypropylen-Folienkondensator
Kapazität	220 nF
Toleranz (Kapazität)	±10 %
Informationen zur Produktsicherheit
Hersteller	SR Passives, 41 Ustronna str., 93-350 Łódź, PL, +48 42 645 54 00, tme@tme.pl

Downloads

MKP-X2 Datenblatt
