100 nF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 18 x 12 x 6 mm, RM 15 mm

Hersteller: SR PASSIVES
MPN: MKP-X2-100NR15/310
Artikelnr.: 05-0003-04005
Lagerbestand: 5254

Nennkapazität Abstand Anschlussbeine

Menge

Stückpreis¹

1+

1,850000 €

Netto 1,554622 €

5+

0,550000 €

Netto 0,462185 €

10+

0,400000 €

Netto 0,336134 €

20+

0,297500 €

Netto 0,250000 €

50+

0,255000 €

Netto 0,214286 €

100+

0,240000 €

Netto 0,201681 €

500+

0,215800 €

Netto 0,181345 €

1000+

0,129480 €

Netto 0,108807 €
1,85 €
inkl. MwSt. zzgl. Versand
Netto 1,554622 €

Menge

Gesamt:

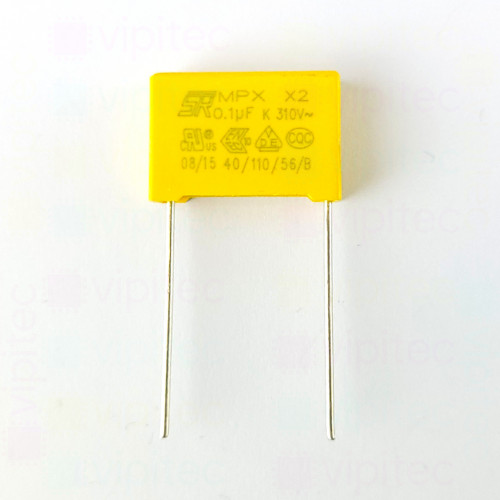

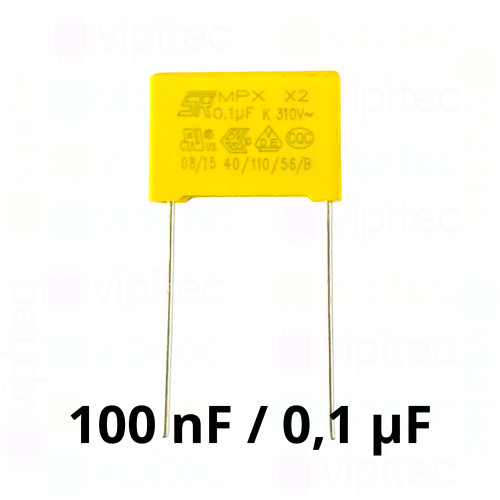

Der MKP X2 Folienkondensator mit 100 nF ist ein metallisierter Polypropylen-Folienkondensator (MKP = metallisierte Polypropylenfolie) in radialer THT-Ausführung. Als Bauelement der Sicherheitsklasse X2 ist er speziell für netzseitige Anwendungen zwischen Außenleiter und Neutralleiter konzipiert und trägt die relevanten Prüfzeichen CQC, cURus, ENEC und VDE. Mit einer Nennkapazität von 100 nF ±10 %, einer Bemessungs-Wechselspannung bis 310 VAC und einem Temperaturbereich von −40 bis +110 °C eignet sich das Bauteil für den Einsatz in handelsüblichen Netzspannungsumgebungen; die Gehäusemaße (18 × 12 × 6 mm) und der Raster von 15 mm (RM) erlauben eine kompakte Platzierung auf Durchsteck‑Leiterplatten. Die gelbe Kennfarbe und die RoHS-Konformität runden die Produktcharakteristik ab.

Polypropylen-Folienkondensatoren zeichnen sich durch niedrige Dielektrizitätsverluste, gute Kapazitätsstabilität und geringe Temperaturdrift aus, was sie für Filter- und Entstöraufgaben vorteilhaft macht. Die metallisierte Ausführung erlaubt bei lokalen Durchschlägen eine begrenzte Selbstheilung des metallischen Belags, wodurch die Lebensdauer in störanfälligen Umgebungen verbessert werden kann. Die X2-Kennzeichnung bedeutet, dass das Bauteil für den Einsatz direkt am Netz (zwischen L und N) ausgelegt ist, jedoch nicht zur Verbindung von Netzleiter zu Schutzleiter oder zur Dauerkopplung an gefährliche Spannungen vorgesehen ist; die vorhandenen Zertifizierungen belegen die Prüfung nach relevanten Sicherheitsnormen für solche Anwendungen.

Als THT-Radialkondensator mit 15 mm Anschlussabstand ist das Bauteil einfach in konventionelle Leiterplattenlayouts integrierbar; bei der Bestückung sind Löt- und Temperaturbelastungen entsprechend der Typenbeschreibung zu beachten. Typische Einsatzgebiete sind EMV-/Netzfilter, Entstörnetzwerke in Netzteilen, Beleuchtungselektronik und netzgebundene Haushalts- oder Industrieelektronik, wo ein zuverlässiger, langlebiger Kondensator zur Unterdrückung von Störspannungen und zur Verbesserung der Netzverträglichkeit benötigt wird. Die Toleranzangabe ±10 % gibt die zulässige Abweichung der Kapazität an und ist bei der Auslegung von Schaltungen zu berücksichtigen.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
Farbe	Gelb
Modellreihe	MKP-X2
vipitec Produktlinie
Zertifizierungen
Betriebsspannung (AC)	0 - 310 V
RoHS-konform
Breite	18 mm
Höhe	12 mm
Tiefe	6 mm
Bauelement
Abstand Anschlussbeine (A)	15 mm
Ausgangsraster	15 mm
Bauform	Radial
Montageart	THT
Rastermaß (RM)	15 mm
Betriebstemperatur	-40 - 110 °C
Kondensator
Sicherheitsklasse	X2
Kondensator-Typ	Polypropylen-Folienkondensator
Kapazität	100 nF
Toleranz (Kapazität)	±10 %
Informationen zur Produktsicherheit
Hersteller	SR Passives, 41 Ustronna str., 93-350 Łódź, PL, +48 42 645 54 00, tme@tme.pl

Downloads

MKP-X2 Datenblatt
