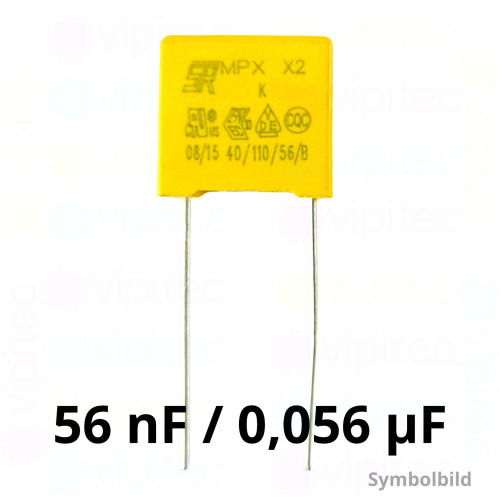

56 nF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 13 x 11 x 5 mm, RM 10 mm

Hersteller: SR PASSIVES
MPN: MKP-X2-56NR10/310 Kopiert!
Artikelnr.: 05-0003-0000M Kopiert!
🟢 989 Stück auf Lager

Nennkapazität Abstand Anschlussbeine

Verpackungseinheiten

Beutel, 220x200x50 mm à 1000 Stück
nicht auf Lager – Angebot anfordern
Menge

Stückpreis¹

1+

1,290000 €

Netto 1,084034 €

5+

0,361200 €

Netto 0,303529 €

10+

0,252840 €

Netto 0,212471 €

20+

0,176988 €

Netto 0,148729 €

50+

0,123000 €

Netto 0,103361 €

100+

0,109400 €

Netto 0,091933 €

500+

0,097560 €

Netto 0,081983 €

1000+

0,092682 €

Netto 0,077884 €
1,29 €
inkl. MwSt. zzgl. Versand
Netto 1,084034 €

Menge

Gesamt: ¹

Lieferzeit

Bei diesem Bauteil handelt es sich um einen MKP‑X2 Polypropylen‑Folienkondensator in Durchsteckausführung (THT) mit einer Kapazität von 56 nF und einer Toleranz von ±10 %. Als MKP (metallisierter Polypropylen‑Folienkondensator) kombiniert er die Eigenschaften film‑basierter Kondensatoren — niedrige Verlustfaktoren, gute Langzeitstabilität und geringe Dielektrizitätsverluste — mit der Sicherheitsklassifizierung X2, die den Einsatz zur Netzentstörung zwischen Leiter und Neutralleiter (Across‑the‑Line, L–N) kennzeichnet. Die Nennbetriebswechselspannung ist mit bis zu 310 VAC angegeben; die Bauform ist radial mit einem Rastermaß (RM) der Anschlussdrähte von 10 mm, was die mechanisch stabile Montage auf Standard‑Leiterplatten erleichtert.

Das kompakte Gehäuse (13 × 11 × 5 mm) und der Rasterabstand der Anschlussbeine von 10 mm machen den Kondensator besonders geeignet für dichte Bestückung und klassische Durchsteck‑Layouts. Der Temperaturbereich von −40 °C bis +110 °C sowie die metallisierte Folienkonstruktion sorgen für zuverlässige elektrische Eigenschaften über einen weiten Temperaturbereich und über längere Betriebszeiten. Polypropylen‑Folienkondensatoren weisen typischerweise einen niedrigen Verlustfaktor und eine geringe Temperaturdrift auf, wodurch sie für Filter‑ und Entstörzwecke in Netzteilen, Beleuchtung, Haushaltsgeräten und ähnlichen netzgekoppelten Anwendungen eingesetzt werden.

Das Bauteil ist RoHS‑konform und besitzt eine Reihe an Prüf‑ und Zulassungskennzeichnungen (CQC, cURus, ENEC, VDE), die die Eignung für geregelte Anwendungen mit Netzanschluss dokumentieren. Die gelbe Gehäusefarbe dient der visuellen Identifikation in Bestückungsprozessen; die vipitec‑Produktlinie „Professional“ kennzeichnet die Eignung für industrielle und professionelle Elektronikprojekte. Begriffserklärungen: „THT“ bzw. Durchsteckmontage bedeutet konventionelle Bestückung mit Drahtanschlüssen durch die Leiterplatte, „RM“ bezeichnet das Rastermaß bzw. den Abstand der Anschlussdrähte.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Farbe	Gelb
Serie	MKP-X2
vipitec Produktlinie
Zertifizierungen
Betriebsspannung (AC)	0 - 310 V
RoHS	Ja
Breite	13 mm
Höhe	11 mm
Tiefe	5 mm
Bauelement
Abstand Anschlussbeine (A)	10 mm
Ausgangsraster	10 mm
Bauform	Radial
Montageart	THT
Rastermaß (RM)	10 mm
Betriebstemperatur	-40 - 110 °C
Kondensator
Sicherheitsklasse (Kondensator)	X2
Kondensator-Typ	Polypropylen-Folienkondensator
Kapazität	56 nF
Toleranz (Kapazität)	±10 %
Informationen zur Produktsicherheit
Hersteller (GPSR)	SR Passives, 41 Ustronna str., 93-350 Łódź, PL, +48 42 645 54 00, tme@tme.pl

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

SR MKP-X2 Datenblatt
