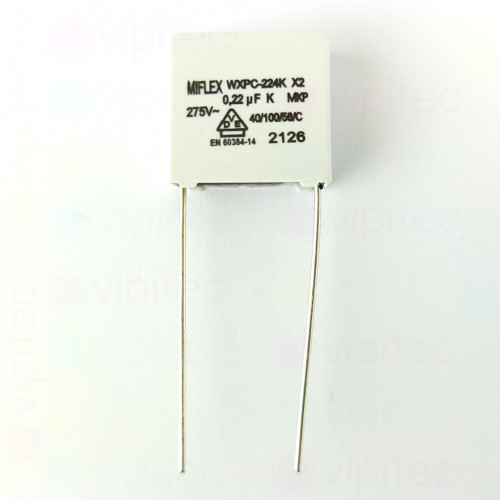

220 nF MKP X2 Kondensator, THT, ±10%, 275 VAC, 18 x 17 x 8,5 mm, RM 15 mm

Hersteller: MIFLEX SA
MPN: WXPC-224K-S
Artikelnr.: 05-0003-04006
Lagerbestand: 88

Menge

Stückpreis¹

1+

1,700000 €

Netto 1,428571 €

5+

0,540000 €

Netto 0,453782 €

10+

0,350000 €

Netto 0,294118 €

20+

0,275000 €

Netto 0,231092 €

50+

0,230000 €

Netto 0,193277 €

100+

0,206500 €

Netto 0,173529 €

500+

0,194600 €

Netto 0,163529 €
1,70 €
inkl. MwSt. zzgl. Versand
Netto 1,428571 €

Menge

Gesamt:

Der MKP-Folienkondensator 220 nF aus der Modellreihe WXPC ist ein metallisierter Polypropylen-Folienkondensator (häufig abgekürzt MKP oder PP-Filmkondensator). Die metallisierte Folie verleiht dem Bauteil gute elektrische Eigenschaften wie niedrige Verlustfaktoren, stabile Kapazität über einen weiten Frequenzbereich und die Möglichkeit der Teilselbstheilung bei örtlichen Durchschlägen. Als nichtpolarer Kondensator eignet er sich für Wechselstromanwendungen und bietet mit einer Toleranz von ±10 % planbare Werte für Entstör- und Filteraufgaben.

Der Kondensator ist als Sicherheitskondensator der Klasse X2 ausgeführt und für den Einsatz zwischen Außenleitern des Netzes bis 275 VAC vorgesehen, was ihn zur geeigneten Wahl für netzbezogene EMV-/RFI-Filterschaltungen (zwischen Phase und Neutralleiter) macht. Das Bauteil trägt VDE-Prüfzeichen und ist RoHS-konform; diese Kennzeichnungen belegen die Prüfung auf relevante Sicherheitsanforderungen und die Einhaltung der umweltbezogenen Restriktionen. Beachten Sie die spezifizierte Einsatztemperatur von 0…65 °C bei der Planung, damit die Zuverlässigkeit im vorgesehenen Umfeld gewährleistet bleibt.

Zur Montage ist der Kondensator radial ausgeführt und für die Durchsteckmontage (THT) mit einem Rastermaß (RM) von 15 mm ausgelegt; die kompakten Abmessungen (18 × 17 × 8,5 mm) erlauben eine platzsparende Integration auf Leiterplatten und bieten gleichzeitig mechanische Stabilität bei Schraub- oder Lötbefestigung. Die Ausführung der WXPC-Serie innerhalb der vipitec Professional-Linie zielt auf robuste, industriegeeignete Anwendungen ab, zum Beispiel in Netzfiltern von Schaltnetzteilen, Beleuchtungselektronik oder allgemeinen Entstörkreisen in Haushalts- und Industriegeräten.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
Farbe	Weiß
Modellreihe	WXPC
vipitec Produktlinie
Zertifizierungen
Betriebsspannung (AC)	0 - 275 V
RoHS-konform
Breite	18 mm
Höhe	17 mm
Tiefe	8,5 mm
Bauelement
Abstand Anschlussbeine (A)	15 mm
Ausgangsraster	15 mm
Bauform	Radial
Montageart	THT
Rastermaß (RM)	15 mm
Betriebstemperatur	0 - 65 °C
Kondensator
Sicherheitsklasse	X2
Kondensator-Typ	Polypropylen-Folienkondensator
Kapazität	220 nF
Toleranz (Kapazität)	±10 %
Informationen zur Produktsicherheit
Hersteller	MIFLEX SA, ul. Grunwaldzka 3, 99-300 Kutno, PL, +48 24 355 11 00, miflexsa@miflex.com.pl
