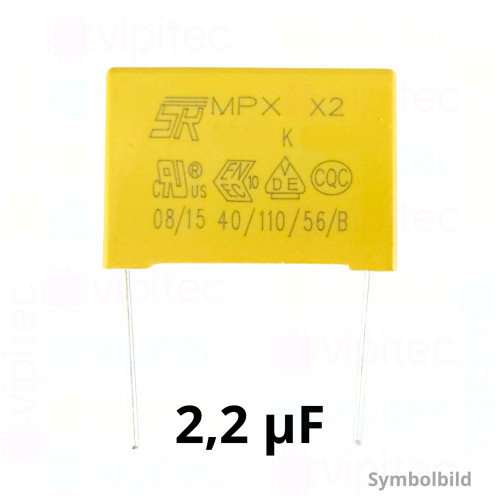

2,2 µF MKP X2 Kondensator, THT, ±10%, 310 VAC, -40..110 °C, 31,5 x 21,6 x 13 mm, RM 27,5 mm

Hersteller: SR PASSIVES
MPN: MKP-X2-2U2R27/310
Artikelnr.: 05-0003-0001C
Lagerbestand: 59

Nennkapazität Abstand Anschlussbeine

Menge

Stückpreis¹

1+

2,150000 €

Netto 1,806723 €

10+

1,295000 €

Netto 1,088235 €

20+

0,777000 €

Netto 0,652941 €

50+

0,471000 €

Netto 0,395798 €

100+

0,456500 €

Netto 0,383613 €

500+

0,444200 €

Netto 0,373277 €
2,15 €
inkl. MwSt. zzgl. Versand
Netto 1,806723 €

Menge

Gesamt: ¹

Dieser radial angeordnete 2,2 µF MKP X2 Kondensator ist ein metallisierter Polypropylen-Folienkondensator (MKP) in Durchsteckbauweise (THT) zur Netzentstörung und zur Unterdrückung von Störsignalen im Wechselstrombereich. Die X2-Sicherheitsklassifizierung kennzeichnet ihn als für den Einsatz "across the line" vorgesehenes Bauteil, das für Netzspannungen bis 310 VAC ausgelegt ist und typischerweise in EMV-Filtern, Netzzuleitungen sowie in Geräten wie Haushaltsgeräten, Beleuchtung und Schaltnetzteilen zur Störunterdrückung verwendet wird. MKP-Folienkondensatoren zeichnen sich durch geringe Verluste, stabile Kapazitätswerte über einen weiten Temperaturbereich und die Fähigkeit zur sogenannten Selbstheilung aus, was die Langzeitstabilität in Störunterdrückungsanwendungen unterstützt.

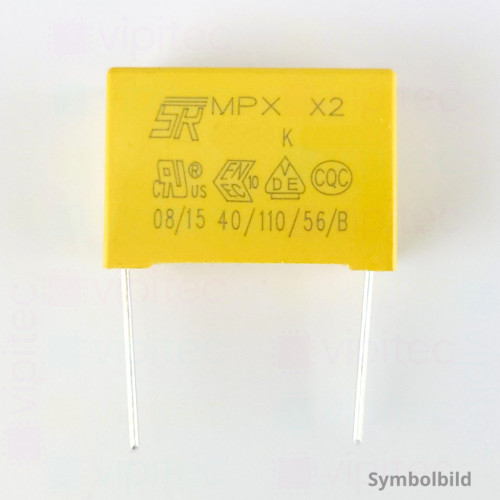

Der Kondensator ist für die Durchsteckmontage mit einem Rastermaß (RM) von 27,5 mm ausgeführt und lässt sich in Standard-Leiterplattenlayouts mit radialen Anschlussbeinen verarbeiten. Das kompakte, gelbe Gehäuse (ca. 31,5 x 21,6 x 13 mm) kombiniert eine moderate Baugröße mit einer Kapazität von 2,2 µF und einer Kapazitätstoleranz von ±10 %. Die spezifizierte Betriebstemperatur von −40 bis +110 °C sowie die vorhandenen Prüfzeichen und Zertifizierungen (CQC, cURus, ENEC, VDE) dokumentieren die Eignung für industrielle und kommerzielle Anwendungen; das Bauteil ist zudem RoHS-konform.

Begriffs- und Funktionshilfen: "MKP" steht für metallisierte Polypropylen-Folie, eine Bauweise, die niedrige Dielektrizitätsverluste und gute elektrische Eigenschaften bietet; "X2" bezeichnet die Sicherheitsklasse für Netzentstörungskondensatoren, die zwischen Netzleitungen betrieben werden dürfen (nicht zur galvanischen Trennung von Netz und Schutzkreis geeignet); "THT" bzw. "Durchsteckmontage" beschreibt die Montageart mit Anschlussbeinen durch die Leiterplatte; "RM" (Rastermaß) gibt den Lochabstand der Anschlussbeine an. Diese Merkmale machen das Bauteil zu einer sachgerechten Wahl, wenn stabile Filtereigenschaften und geprüfte Sicherheit für netzseitige Entstöraufgaben gefordert sind.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
Farbe	Gelb
Modellreihe	MKP-X2
vipitec Produktlinie
Zertifizierungen
Betriebsspannung (AC)	0 - 310 V
RoHS-konform
Breite	31,5 mm
Höhe	21,6 mm
Tiefe	13 mm
Bauelement
Abstand Anschlussbeine (A)	27,5 mm
Ausgangsraster	27,5 mm
Bauform	Radial
Montageart	THT
Rastermaß (RM)	27,5 mm
Betriebstemperatur	-40 - 110 °C
Kondensator
Sicherheitsklasse	X2
Kondensator-Typ	Polypropylen-Folienkondensator
Kapazität	2,2 µF
Toleranz (Kapazität)	±10 %
Informationen zur Produktsicherheit
Hersteller	SR Passives, 41 Ustronna str., 93-350 Łódź, PL, +48 42 645 54 00, tme@tme.pl
