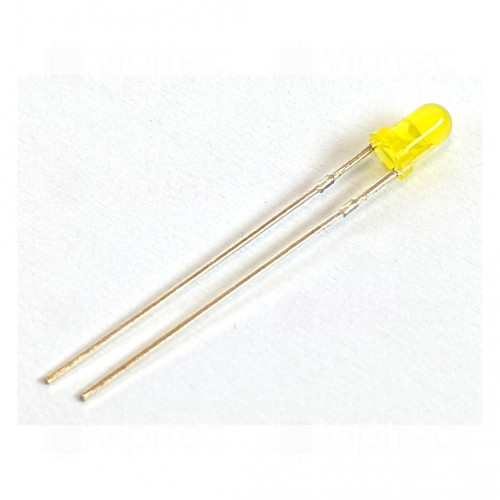

LED, THT, 3 mm, gelb, diffus, gewölbt, 588 nm, 2500 mcd, 60°

Hersteller: HUIYUAN
MPN: 3034Y1D-ESA-E
Artikelnr.: 05-0001-00017
Lagerbestand: nicht auf Lager

Menge

Stückpreis¹

1+

1,550000 €

Netto 1,302521 €

10+

0,930000 €

Netto 0,781513 €

20+

0,558000 €

Netto 0,468908 €

50+

0,478000 €

Netto 0,401681 €

100+

0,470000 €

Netto 0,394958 €
1,55 €
inkl. MwSt. zzgl. Versand
Netto 1,302521 €

Menge

Gesamt:

Diese 3 mm THT-Leuchtdiode in gelber Farbe kombiniert eine gewölbte, diffuse Linse mit einem Abstrahlwinkel von etwa 60° und eignet sich damit als gut sichtbare Anzeige-LED für Bedienfelder, Gerätefronten und Statusanzeigen. Die Emission liegt im Bereich 580–595 nm mit einem typischen Peak bei etwa 588 nm, dadurch wird ein klares Gelb wahrgenommen. Die Lichtstärke bewegt sich im Bereich von ca. 2.000 bis 3.000 mcd (z. B. etwa 2.500 mcd), was bei normalem Betrachtungsabstand eine gute Sichtbarkeit ohne blendende, punktförmige Lichtquelle erzeugt.

Die diffuse (milchig wirkende) Linsenoberfläche streut das Licht und reduziert scharfe Hotspots, während die gewölbte Form den Abstrahlwinkel beeinflusst und eine gleichmäßige Leuchtfläche erzeugt. Elektrisch arbeitet die LED mit einer Vorwärtsspannung von etwa 1,9–2,3 V bei einem Nennstrom von 20 mA; üblicherweise wird sie mit einem Vorwiderstand oder einem stromgeregelten Treiber betrieben, um den Strom zu begrenzen und eine zuverlässige Lebensdauer zu gewährleisten. Durch die THT-Bauweise (Through-Hole-Technology) ist die Montage durch Durchstecklöten mechanisch stabil und gut für Anwendungen geeignet, bei denen erhöhte Vibrationsfestigkeit oder einfache Bestückung gewünscht sind.

Die Komponente ist RoHS-konform und Teil der vipitec-Produktlinie "Professional", was auf kontrollierte Qualität in Fertigung und Materialauswahl hinweist. Begriffserklärungen: "THT" steht für Durchsteckmontage, "diffus" kennzeichnet die streuende Linsenoberfläche und "mcd" (Millicandela) ist die Einheit der Lichtstärke (1 mcd = 1/1000 cd). Typische Einsatzgebiete sind Bedien- und Signalleuchten, Statusanzeigen auf Leiterplatten, Mess- und Steuergeräte sowie Prototyping und Reparaturen in der Elektronikentwicklung.

Produkteigenschaften

Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	1,9 - 2,3 V
RoHS-konform
Bauelement
Bauform	3 mm
Montageart	THT
Betriebsstrom	20 mA
Leuchtdiode
Linsenfarbe	Gelb
Lichtfarbe	Gelb
Wellenlänge	580 - 595 nm
Lichtstärke	2.000 - 3.000 mcd
Abstrahlwinkel	60 °
Linsenart	Diffus
Linsenausführung	Gewölbt
Informationen zur Produktsicherheit
Hersteller	HuiYuan Opto-Electronic Co., Ltd., Yuanshanzai Industrial Park, Xinchang Village, Tangxia Town, 523710 Dongguan, CN, +86 750 3599880, sales@hyledchina.com
EU-Vertreter	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
