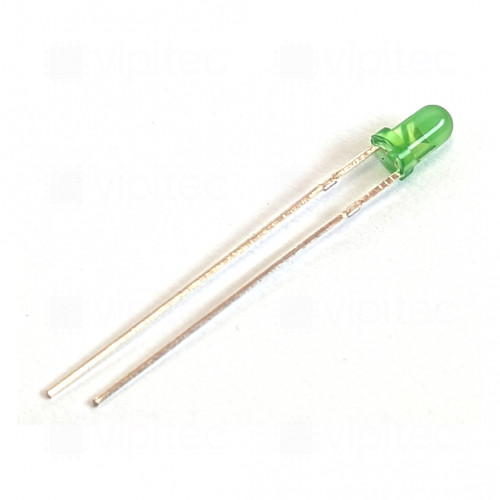

LED, THT, 3 mm, grün, diffus, gewölbt, 570 nm, 150 mcd, 60°

Hersteller: HUIYUAN
MPN: 3004G6D-EHB-S
Artikelnr.: 05-0001-00018
Lagerbestand: nicht auf Lager

Menge

Stückpreis¹

1+

0,950000 €

Netto 0,798319 €

5+

0,400000 €

Netto 0,336134 €

10+

0,240000 €

Netto 0,201681 €

20+

0,144000 €

Netto 0,121008 €

50+

0,091000 €

Netto 0,076471 €

100+

0,083000 €

Netto 0,069748 €
0,95 €
inkl. MwSt. zzgl. Versand
Netto 0,798319 €

Menge

Gesamt:

Diese 3 mm THT-Leuchtdiode (LED) gibt ein reines grünes Licht bei einer typischen Wellenlänge von rund 570 nm ab und verbindet eine diffusierte Linsenoptik mit einer gewölbten Bauform. Die diffusen Linsen streuen das Licht und reduzieren sichtbare Hotspots, wodurch eine gleichmäßigere und weniger blendende Signalwirkung entsteht; die gewölbte Form unterstützt dabei einen breiteren Abstrahlbereich von etwa 50–60°. Mit einer typischen Lichtstärke von 150 mcd (üblich 100–200 mcd) eignet sich die LED besonders für Statusanzeigen, Bedienfelder, Prototypen und allgemeine Signalisierungsaufgaben, bei denen eine gleichmäßige, gut sichtbare grüne Anzeige gewünscht ist.

Elektrisch arbeitet die Diode im genannten Bereich mit einer Vorwärtsspannung von etwa 1,9–2,3 V bei einem Betriebsstrom von 20 mA; die tatsächliche Helligkeit ist abhängig von Strom und Abstrahlwinkel. Für den Betrieb ist eine strombegrenzende Beschaltung (z. B. Vorwiderstand oder Konstantstromquelle) erforderlich und das Überschreiten der Nennströme sollte vermieden werden, um die Zuverlässigkeit nicht zu beeinträchtigen. Als THT-Bauteil ist die LED für Durchsteckmontage auf Leiterplatten vorgesehen und lässt sich konventionell löten; die Polarität lässt sich typischerweise an der längeren Anschlussfahne (Anode) bzw. an der abgeflachten Seite des Linsensaums (Kathode) erkennen.

Die LED ist RoHS-konform und gehört zur vipitec-Produktlinie „Professional“. Wichtige Begriffe in diesem Zusammenhang: LED = Leuchtdiode (halbleiterbasierte Lichtquelle), THT = Through-Hole Technology (bedrahtete Montageform), diffus/streuend = Linsencharakteristik zur Vermeidung punktueller Lichtquellen. Durch die Kombination aus kleinem 3‑mm-Gehäuse, diffusem, gewölbtem Lichtaustritt und standardisierten elektrischen Kennwerten ist das Bauteil sowohl für industrielle Anwendungen als auch für Hobby- und Entwicklungsprojekte geeignet; bei der Handhabung sind übliche Sorgfaltsmaßnahmen wie korrekte Polung und Einhaltung des maximalen Betriebsstroms zu beachten.

Produkteigenschaften

Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	1,9 - 2,3 V
RoHS-konform
Bauelement
Bauform	3 mm
Montageart	THT
Betriebsstrom	20 mA
Leuchtdiode
Linsenfarbe	Grün
Lichtfarbe	Grün
Wellenlänge	565 - 575 nm
Lichtstärke	100 - 200 mcd
Abstrahlwinkel	50 - 60 °
Linsenart	Diffus
Linsenausführung	Gewölbt
