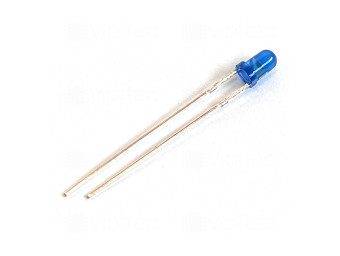

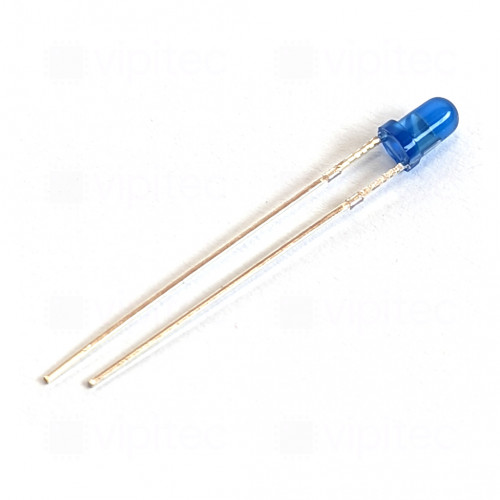

LED, THT, 3 mm, blau, diffus, gewölbt, 465 nm, 500 mcd, 60°

Hersteller: HUIYUAN
MPN: 3034B2D-EHD-A
Artikelnr.: 05-0001-00019
Lagerbestand: 793

Menge

Stückpreis¹

1+

1,000000 €

Netto 0,840336 €

5+

0,510000 €

Netto 0,428571 €

10+

0,306000 €

Netto 0,257143 €

20+

0,183600 €

Netto 0,154286 €

50+

0,125000 €

Netto 0,105042 €

100+

0,117000 €

Netto 0,098319 €
1,00 €
inkl. MwSt. zzgl. Versand
Netto 0,840336 €

Menge

Gesamt:

Diese 3 mm Leuchtdiode (LED) mit gewölbter, diffuser Linse gibt monochromatisches blaues Licht im Wellenlängenbereich 460–470 nm (typisch 465 nm) ab und gehört zur vipitec Produktlinie "Professional". Die durchscheinende (diffuse) Linsenoberfläche reduziert sichtbare Hotspots und erzeugt eine gleichmäßigere Lichtverteilung, während die gewölbte Bauform die Abstrahlcharakteristik leicht bündelt. Die Ausführung im Through-Hole-Format (THT, Durchsteckmontage) erleichtert robuste mechanische Befestigung auf Leiterplatten, manuelle Lötarbeiten sowie konventionelle Bestückungsverfahren; die Linsenfarbe entspricht dabei dem abgestrahlten Blau und ist nicht nur kosmetisch, sondern wirkt sich auf die Blendwirkung und Farbwirkung in Sichtanwendungen aus. Die LED ist RoHS-konform und auf langlebigen professionellen Einsatz ausgelegt.

Die LED arbeitet bei einem Nenn-Betriebsstrom von 20 mA und einer Betriebsspannung (Durchlassspannung) von etwa 2,9–3,3 V. Die Lichtstärke liegt im Bereich 400–600 mcd (Millicandela, Einheit zur Angabe der Lichtstärke in einer bestimmten Richtung), typischer Wert etwa 500 mcd; der Abstrahlwinkel beträgt 50–60°. Eine diffuse Linse verringert die Intensität in der Hauptachse zugunsten einer gleichmäßigeren Raumausleuchtung, während die gewölbte Form den sichtbaren Öffnungswinkel beeinflusst. Begriffserklärungen: LED = Leuchtdiode, THT = Through-Hole Technology (Durchsteckmontage), mcd = Millicandela (1/1000 Candela).

Typische Einsatzbereiche sind Statusanzeigen, Bedienfelder, Instrumentenbeleuchtung, Prototyping und industrielle Signalisation, wo eine deutliche, gleichmäßig verteilte blaue Anzeige gewünscht ist. Für den Betrieb ist ein geeigneter Vorwiderstand zur Strombegrenzung erforderlich; als Rechenbeispiel bei einer 5 V-Versorgung und angenommener Vf von 3,1 V ergibt sich R = (5,0 V − 3,1 V) / 0,02 A ≈ 95 Ω (üblich: 100 Ω), bei 12 V entsprechend ≈ 470 Ω. Achten Sie bei der Montage auf die Polung (längeres Anschlussbein = Anode, kürzeres = Kathode) und auf die zulässigen Lötbedingungen für Durchsteckbauteile.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	2,9 - 3,3 V
RoHS-konform
Bauelement
Bauform	3 mm
Montageart	THT
Betriebsstrom	20 mA
Leuchtdiode
Linsenfarbe	Blau
Lichtfarbe	Blau
Wellenlänge	460 - 470 nm
Lichtstärke	400 - 600 mcd
Abstrahlwinkel	50 - 60 °
Linsenart	Diffus
Linsenausführung	Gewölbt
Informationen zur Produktsicherheit
Hersteller	HuiYuan Opto-Electronic Co., Ltd., Yuanshanzai Industrial Park, Xinchang Village, Tangxia Town, 523710 Dongguan, CN, +86 750 3599880, sales@hyledchina.com
EU-Vertreter	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
