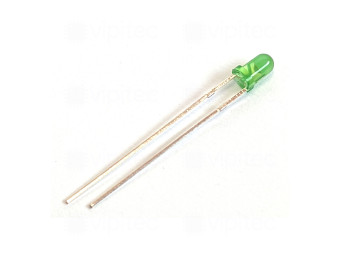

LED, THT, 3 mm, grün, diffus, gewölbt, 570 nm, 38 mcd, 60°

Hersteller: HUIYUAN
MPN: 3004G6D-EPB-P
Artikelnr.: 05-0001-00006
Lagerbestand: 907

1,65 €
inkl. MwSt. zzgl. Versand
Netto 1,386555 €
Staffelpreise (je Stück)¹
ab 5 Stück: 0,60 € (Netto 0,504202 €)
ab 10 Stück: 0,41 € (Netto 0,344538 €)
ab 20 Stück: 0,29 € (Netto 0,243697 €)
ab 50 Stück: 0,241000 € (Netto 0,202521 €)
ab 100 Stück: 0,212000 € (Netto 0,178151 €)

Menge

Diese 3 mm Leuchtdiode (LED) im Durchsteckgehäuse (THT) gibt grünes Licht mit einer typischen Wellenlänge von ca. 570 nm (Bereich 565–575 nm). Die gewölbte, diffuse Linse in Grün sorgt für gleichmäßige Leuchterscheinung ohne scharfen Hotspot und verbessert die Sichtbarkeit aus seitlichen Blickwinkeln. Die Bauform 3 mm und die THT-Montage machen das Bauteil geeignet für Frontplattenanzeigen, Status- und Signalanzeigen, Prototyping sowie allgemeine Leiterplattenbestückung, wo robuste mechanische Verbindung und einfache Bestückung gefragt sind.

Elektrisch arbeitet die LED im typischen Bereich mit einer Vorwärtsspannung von 1,9–2,3 V bei einem Nennstrom von 20 mA. Die Lichtstärke liegt im Bereich 25–50 mcd mit einem typischen Wert von etwa 38 mcd; mcd (Millicandela) ist eine Maßeinheit für die Spitzenlichtstärke. Der Abstrahlwinkel beträgt circa 60°, wodurch eine moderate Bündelung mit guter seitlicher Erkennbarkeit entsteht. Die diffuse Linsenart reduziert Blendung und verteilt das Licht gleichmäßiger als klare (transparent) Linsen, was besonders bei Anzeigen und Indikatoren vorteilhaft ist.

Die LED ist RoHS-konform und Teil der vipitec Produktlinie „Professional“. Als Durchsteck-LED ist sie kompatibel mit gängigen Strombegrenzungswiderständen oder Konstantstromquellen und dient primär als Anzeigeelement (keine Beleuchtungsanwendung hoher Leistung). Begriffe wie Leuchtdiode, THT-LED, Durchsteck-LED oder opalisierte/diffuse Linse beschreiben dieselbe Komponente aus unterschiedlichen Perspektiven und erleichtern die Zuordnung in Schaltplänen und Bestellprozessen.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	1,9 - 2,3 V
RoHS-konform	Ja
Bauelement
Bauform	3 mm
Montageart	THT
Betriebsstrom	20 mA
Leuchtdiode
Linsenfarbe	Grün
Lichtfarbe	Grün
Wellenlänge	565 - 575 nm
Lichtstärke	25 - 50 mcd
Abstrahlwinkel	60 °
Linsenart	Diffus
Linsenausführung	Gewölbt
Informationen zur Produktsicherheit
Hersteller	HuiYuan Opto-Electronic Co., Ltd., Yuanshanzai Industrial Park, Xinchang Village, Tangxia Town, 523710 Dongguan, CN, +86 750 3599880, sales@hyledchina.com
Hersteller-Artikelnr.	3004G6D-EPB-P
EU-Vertreter	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
