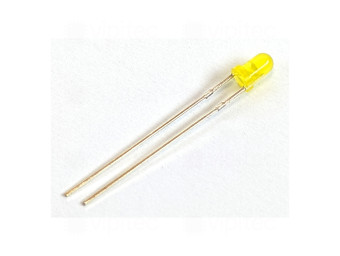

LED, THT, 3 mm, gelb, diffus, gewölbt, 588 nm, 125 mcd, 60°

Hersteller: HUIYUAN
MPN: 3004Y1D-EHB-A
Artikelnr.: 05-0001-00004
Lagerbestand: 799

1,60 €
inkl. MwSt. zzgl. Versand
Netto 1,344538 €
Staffelpreise (je Stück)¹
ab 5 Stück: 0,54 € (Netto 0,453782 €)
ab 10 Stück: 0,36 € (Netto 0,302521 €)
ab 20 Stück: 0,25 € (Netto 0,210084 €)
ab 50 Stück: 0,201000 € (Netto 0,168908 €)
ab 100 Stück: 0,175000 € (Netto 0,147059 €)

Menge

Diese 3 mm LED in gelber Ausführung liefert eine warmgelbe Farbwiedergabe mit einer typischen Wellenlänge von 588 nm (Toleranzbereich 580–595 nm) und erzeugt bei Nennstrom einen punktierten, aber weich wirkenden Lichtpunkt. Die nominale Lichtstärke liegt im Bereich von 100–150 mcd, typischerweise etwa 125 mcd bei einem Betriebsstrom von 20 mA; die Durchlassspannung liegt zwischen 1,9 und 2,3 V. Solche Angaben zur Lichtstärke und Wellenlänge ermöglichen eine zuverlässige Einordnung der LED für Farbanforderungen und Helligkeitsberechnungen in einfachen Schaltungen oder Anzeigeanordnungen.

Die diffuse, gewölbte Linsenform sorgt für eine gleichmäßigere Lichtverteilung gegenüber klaren LEDs: statt eines scharfen Punktlichts entsteht ein breiterer, angenehmerer Leuchtfleck. Der Abstrahlwinkel von 60° bietet eine gute Balance zwischen gerichteter Sichtbarkeit und Flächenausleuchtung, wodurch die LED sowohl für Statusanzeigen mit definiertem Blickfeld als auch für leicht großflächigere Indikatoren geeignet ist. Die gelbe Linsenfarbe unterstützt die Farbwahrnehmung und verhindert störende Farbverschiebungen durch die Leuchtcharakteristik.

Als durchsteckbare Bauform (THT) ist die LED für klassische Leiterplattenbestückung und einfache Prototypenmontage vorgesehen; die 3‑mm-Bauform benötigt nur wenig Platz und ist mechanisch robust gegen wiederholtes Einstecken. Beachten Sie bei Einsatz die übliche Polung und den Vorwiderstand zur Strombegrenzung bei Versorgungsspannungen oberhalb der Durchlassspannung. Das Bauteil ist RoHS‑konform und Teil der vipitec Produktlinie „Professional“, wodurch es für Anwendungen in Hobby-, Prüf- und industriellen Anzeigeumgebungen geeignet ist.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	1,9 - 2,3 V
RoHS-konform	Ja
Bauelement
Bauform	3 mm
Montageart	THT
Betriebsstrom	20 mA
Leuchtdiode
Linsenfarbe	Gelb
Lichtfarbe	Gelb
Wellenlänge	580 - 595 nm
Lichtstärke	100 - 150 mcd
Abstrahlwinkel	60 °
Linsenart	Diffus
Linsenausführung	Gewölbt
Informationen zur Produktsicherheit
Hersteller	HuiYuan Opto-Electronic Co., Ltd., Yuanshanzai Industrial Park, Xinchang Village, Tangxia Town, 523710 Dongguan, CN, +86 750 3599880, sales@hyledchina.com
Hersteller-Artikelnr.	3004Y1D-EHB-A
EU-Vertreter	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
