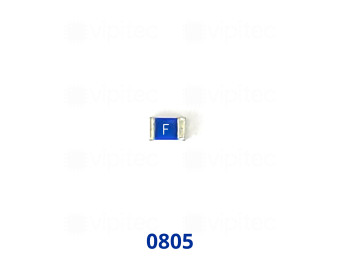

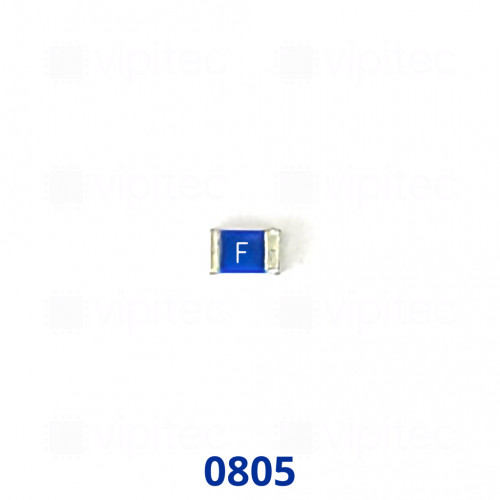

Schmelzsicherung, super flink, 500 mA, 32 V, SMD, 0805

Hersteller: ESKA
MPN: FUSE 0805-FF PW 0A5 Kopiert!
Artikelnr.: 05-0011-01001 Kopiert!
🟡 noch 44 Stück auf Lager

Nennstrom

Menge

Stückpreis¹

1+

1,940000 €

Netto 1,630252 €

5+

0,930000 €

Netto 0,781513 €

10+

0,740000 €

Netto 0,621849 €

20+

0,643000 €

Netto 0,540336 €

50+

0,583400 €

Netto 0,490252 €

100+

0,554230 €

Netto 0,465739 €
1,94 €
inkl. MwSt. zzgl. Versand
Netto 1,630252 €

Menge

Gesamt: ¹

Lieferzeit

Die Schmelzsicherung im SMD-Gehäuse 0805 (metrisch 2012) ist eine kompakte, nicht rückstellbare Schutzkomponente zur Überstrombegrenzung auf Leiterplatten. Als Schmelzsicherung - auch Fuse oder SMD-Schmelzsicherung genannt - trennt sie den Stromkreis dauerhaft, sobald der eingestellte Auslösestrom überschritten wird. Die Ausführung als superflinke Sicherung (Kennzeichnung FF) bedeutet, dass die Sicherung sehr kurze Überstromspitzen schnell unterbindet und sich daher für den Schutz empfindlicher Halbleiter und schneller Schaltungen eignet, in denen rasches Ansprechen erforderlich ist.

Das Bauteil ist für einen Nennstrom von 500 mA bei einer Nennspannung bis 32 V spezifiziert und weist einen angegebenen Spannungsabfall von 430 mV auf. Das maximale Abschaltvermögen liegt bei 50 A, was die Fähigkeit beschreibt, kurzzeitige hohe Ströme sicher zu unterbrechen. Diese Kenngrößen machen die Sicherung geeignet für den Einsatz in kompakten Leistungs- und Versorgungsbereichen, in der Telekommunikation, in Mess- und Steuergeräten sowie dort, wo begrenzte Platzverhältnisse mit zuverlässigem Überstromschutz kombiniert werden müssen.

Die SMD-Bauform und die Abmessungen von 2,00 mm x 1,25 mm erlauben automatisierbare Bestückung im Pick-and-Place-Prozess und gängige Reflow-Lötverfahren. Die Ausführung ist RoHS-konform und Teil der vipitec Produktlinie Professional, wodurch sie sich in standardisierte Fertigungsprozesse integrieren lässt. Technische Begriffe: Unter "Nennstrom" versteht man den dauerhaft zulässigen Strom, "Nennspannung" die maximale Betriebsspannung, und "Abschaltstrom" bezeichnet den maximalen Strom, den die Sicherung beim Auslösen sicher unterbrechen kann.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	2 mm
Breite	1,25 mm
Sicherung
Max. Abschaltstrom	50 A
Sicherungstyp	Schmelzsicherung
Spannungsabfall	430 mV
Trägheit	Superflink (FF)
Bauelement
Bauform (metrisch)	2012
Nennspannung	32 V
Nennstrom	500 mA
Bauform	0805
Montageart	SMD
Informationen zur Produktsicherheit
Hersteller (GPSR)	ESKA Erich Schweizer GmbH, Antonius-Raab-Str. 10, Elektrotechnische Fabrik, 34123 Kassel, DE, +49561589040, mail@eska-fuses.de
