Schmelzsicherung, super flink, 2 A, 32 V, SMD, 0805

Hersteller: ESKA
MPN: FUSE 0805-FF PW 2A0 Kopiert!
Artikelnr.: 05-0011-01004 Kopiert!
🟡 noch 40 Stück auf Lager

Nennstrom

Menge

Stückpreis¹

1+

1,930000 €

Netto 1,621849 €

5+

1,833500 €

Netto 1,540756 €

10+

1,283450 €

Netto 1,078529 €

20+

0,898415 €

Netto 0,754971 €

50+

0,580200 €

Netto 0,487563 €

100+

0,551190 €

Netto 0,463185 €
1,93 €
inkl. MwSt. zzgl. Versand
Netto 1,621849 €

Menge

Gesamt: ¹

Lieferzeit

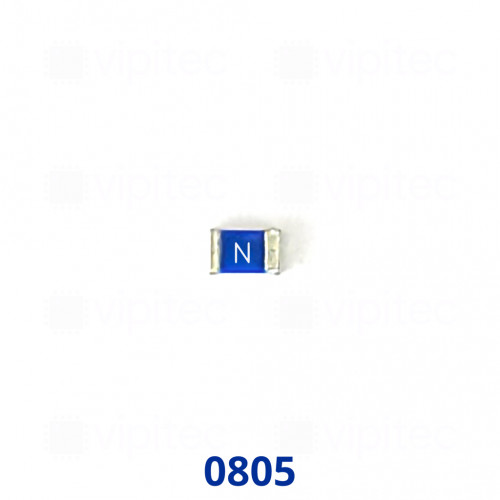

Diese SMD-Schmelzsicherung im Bauformat 0805 (metrisch 2012) ist als superflinke (FF) Schutzkomponente für empfindliche Elektronik ausgelegt. Als schnell ansprechende Schmelzsicherung - auch als SMD-Fuse oder Sicherungschip bezeichnet - trennt sie bei Überstromsituationen zügig den Stromkreis, wodurch empfindliche Bauteile wie Leistungsbausteine, Sensoren oder Halbleiter vor Zerstörung geschützt werden. Die Nennwerte von 2 A bei einer Bemessungsspannung von 32 V definieren den Einsatzzweck als Schutz auf Niederspannungs- und Leistungsverteilungsleitungen; die superflinke Charakteristik führt zu sehr kurzen Auslösungszeiten bei Überschreiten des Nennstroms, macht die Sicherung jedoch weniger geeignet für Einsätze mit hohen Einschaltströmen oder regelmäßig auftretenden Stromstößen.

Physikalisch ist das Bauteil mit 2,00 mm Länge und 1,25 mm Breite für die Oberflächenmontage vorgesehen und lässt sich in automatisierten Bestückungsprozessen einsetzen - es ist für typische Reflow-Lötprozesse ausgelegt und passt auf gängige 0805-Landpatterns. Der gemessene Spannungsabfall von etwa 173 mV bei Nennstrom zeigt einen niedrigen Innenwiderstand und damit geringe Einbußen in der Spannungsversorgung; die angegebene maximale Abschaltfähigkeit von 50 A gibt an, bis zu welchem Kurzschlussstromwert die Sicherung sicher öffnen kann. Die Ausführung ist RoHS-konform und Teil der vipitec Produktlinie Professional, was auf eine für Industrieanwendungen geeignete Qualität hindeutet.

Typische Einsatzgebiete sind Schutz der Versorgungsleitungen in mobilen Geräten, USB- und Batterieführung, Stromversorgung für LED-Arrays sowie Schutz von Leistungs- und Steuerungs-ICs auf eng bestückten PCBs. Bei der Auswahl sollte neben Nennstrom und Nennspannung auch die Auslösecharakteristik berücksichtigt werden, um Fehlauslösungen bei zulässigen Einschaltspitzen zu vermeiden. Für zuverlässigen Betrieb empfehlen sich praxisgerechte Layout- und Lötprozesse sowie die Überprüfung, dass Spannungsfestigkeit und Abschaltvermögen für die zu erwartenden Fehlerströme in der Anwendung ausreichen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	2 mm
Breite	1,25 mm
Sicherung
Max. Abschaltstrom	50 A
Sicherungstyp	Schmelzsicherung
Spannungsabfall	173 mV
Trägheit	Superflink (FF)
Bauelement
Bauform (metrisch)	2012
Nennspannung	32 V
Nennstrom	2 A
Bauform	0805
Montageart	SMD
