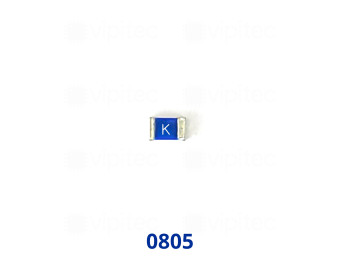

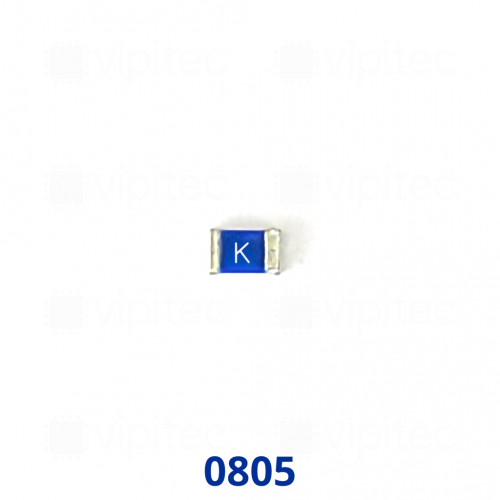

Schmelzsicherung, super flink, 1,5 A, 32 V, SMD, 0805

Hersteller: ESKA
MPN: FUSE 0805-FF PW 1A5 Kopiert!
Artikelnr.: 05-0011-01003 Kopiert!
🟡 noch 15 Stück auf Lager

Nennstrom

Menge

Stückpreis¹

1+

1,930000 €

Netto 1,621849 €

5+

1,833500 €

Netto 1,540756 €

10+

1,283450 €

Netto 1,078529 €

20+

0,898415 €

Netto 0,754971 €

50+

0,580200 €

Netto 0,487563 €

100+

0,551190 €

Netto 0,463185 €
1,93 €
inkl. MwSt. zzgl. Versand
Netto 1,621849 €

Menge

Gesamt: ¹

Lieferzeit

Diese SMD-Schmelzsicherung ist ein einpoliges Überstromschutz-Element im 0805-Gehäuse und eignet sich zur Oberflächenmontage auf Leiterplatten. Schmelzsicherungen arbeiten als Einweg-Schutz: bei überschreiten des zulässigen Stromes schmilzt der interne Leiter und unterbricht den Stromkreis dauerhaft. Die hier verwendete Trägheit "superflink" (FF) kennzeichnet ein sehr schnelles Ansprechverhalten gegenüber Kurzschlüssen und hohen Stromspitzen - eine Eigenschaft, die insbesondere bei empfindlichen Halbleitern und Sensoren erforderlich ist, wo schnelle Abschaltung priorisiert wird.

Elektrisch ist die Sicherung für Anwendungen bis 32 V Nennspannung und 1,5 A Nennstrom ausgelegt. Bei Nennstrom ergibt sich ein typischer Spannungsabfall von etwa 180 mV, was einer Verlustleistung von ca. 0,27 W entspricht und bei der Wärmebilanz der Schaltung berücksichtigt werden sollte. Das mögliche Abschaltvermögen liegt bei bis zu 50 A, sodass die Sicherung kurze, hohe Kurzschlussströme bis zu diesem Wert zuverlässig trennen kann. Aufgrund der superflinken Charakteristik sollte das Bauteil dort eingesetzt werden, wo schnelle Abschaltung wichtiger ist als das Durchlassen von kurzzeitigen Einschaltströmen - typische Einsatzfelder sind der Schutz von Halbleiter-Eingängen, Regel- und Sensorschaltungen sowie lokale Leiterbahnabsicherungen in Niederspannungssystemen.

Die kompakte Bauform 0805 (metrisch 2012) mit Abmessungen von 2,00 mm x 1,25 mm ermöglicht platzsparende Layouts und ist für die bestückbare Oberfläche ausgelegt. SMD bedeutet Surface-Mount Device - das Bauteil ist für die Montage auf SMD-Pads vorgesehen. Die Ausführung ist RoHS-konform und gehört zur vipitec-Produktlinie Professional. Bei der Integration in das Platinen-Design sollten Pad-Geometrie, Lötprozess und thermische Umgebung berücksichtigt werden, um verlässliche Lötverbindungen und zuverlässige Funktion sicherzustellen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	2 mm
Breite	1,25 mm
Sicherung
Max. Abschaltstrom	50 A
Sicherungstyp	Schmelzsicherung
Spannungsabfall	180 mV
Trägheit	Superflink (FF)
Bauelement
Bauform (metrisch)	2012
Nennspannung	32 V
Nennstrom	1,5 A
Bauform	0805
Montageart	SMD
Informationen zur Produktsicherheit
Hersteller (GPSR)	ESKA Erich Schweizer GmbH, Antonius-Raab-Str. 10, Elektrotechnische Fabrik, 34123 Kassel, DE, +49561589040, mail@eska-fuses.de
