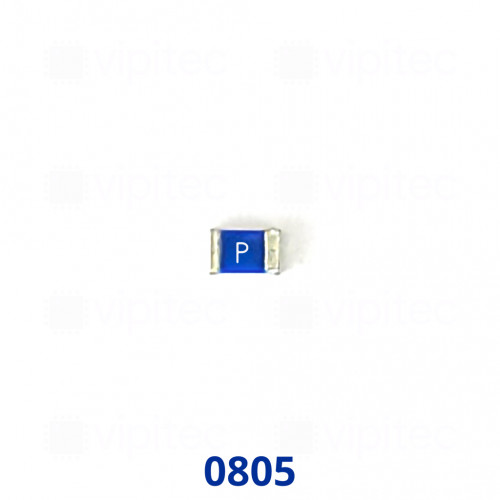

Schmelzsicherung, super flink, 3 A, 32 V, SMD, 0805

Hersteller: ESKA
MPN: FUSE 0805-FF PW 3A0 Kopiert!
Artikelnr.: 05-0011-01006 Kopiert!
🟡 noch 48 Stück auf Lager

Nennstrom

Menge

Stückpreis¹

1+

1,580000 €

Netto 1,327731 €

5+

1,501000 €

Netto 1,261345 €

10+

1,050700 €

Netto 0,882941 €

20+

0,735490 €

Netto 0,618059 €

50+

0,580400 €

Netto 0,487731 €

100+

0,551380 €

Netto 0,463345 €
1,58 €
inkl. MwSt. zzgl. Versand
Netto 1,327731 €

Menge

Gesamt: ¹

Lieferzeit

Diese Schmelzsicherung ist als oberflächenmontierbares SMD-Bauelement ausgeführt und dient dem elektrischen Überstromschutz auf Leiterplatten. Als SMD-Bauteil (Surface-Mount Device) im Bauformat 0805 - metrisch 2012 - nimmt sie eine Fläche von 2,0 mm x 1,25 mm ein und eignet sich für reflow-basierte Montageverfahren. Die Bezeichnung Schmelzsicherung beschreibt hier ein einpoliges, nicht rücksetzbares Schutzglied, das bei Überschreiten des spezifizierten Auslösestroms materialbedingt aufschmilzt und so den Stromkreis unterbricht.

Elektrisch ist die Sicherung auf einen Nennstrom von 3 A und eine Nennspannung von 32 V ausgelegt. Der gemessene Spannungsabfall bei Nennstrom liegt bei 149 mV, was einer Verlustleistung von etwa 0,45 W bei 3 A entspricht und bei Layout- und Wärmemanagement-Überlegungen berücksichtigt werden sollte. Die Bauweise mit superflinker Trägheit (FF - very fast-acting) sorgt für eine sehr schnelle Abschaltung bei Kurzschlüssen oder starken Überströmen; diese schnelle Reaktion macht das Bauteil geeignet zum Schutz empfindlicher Halbleiter, ist aber weniger tolerant gegenüber kurzzeitigen Anlaufströmen oder Einschaltspitzen als träge Sicherungen. Der maximale Abschaltstrom ist mit 50 A angegeben, was die Fähigkeit beschreibt, bei hohen Kurzschlussströmen sicher zu öffnen.

Das Bauteil ist RoHS-konform und gehört zur vipitec Produktlinie Professional, was auf industrielle Einsatzmöglichkeiten mit standardisierten Anforderungen hinweist. Bei Einsatzplanung und Austausch sollten konstruktive Aspekte wie Footprint, Lötpad-Auslegung und thermisches Umfeld beachtet werden, da diese die Auslösecharakteristik beeinflussen können. Weiterhin ist zu berücksichtigen, dass Schmelzsicherungen Einweg-Komponenten sind - nach Auslösung müssen sie ersetzt werden.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
RoHS	Ja
Länge	2 mm
Breite	1,25 mm
Sicherung
Max. Abschaltstrom	50 A
Sicherungstyp	Schmelzsicherung
Spannungsabfall	149 mV
Trägheit	Superflink (FF)
Bauelement
Bauform (metrisch)	2012
Nennspannung	32 V
Nennstrom	3 A
Bauform	0805
Montageart	SMD
