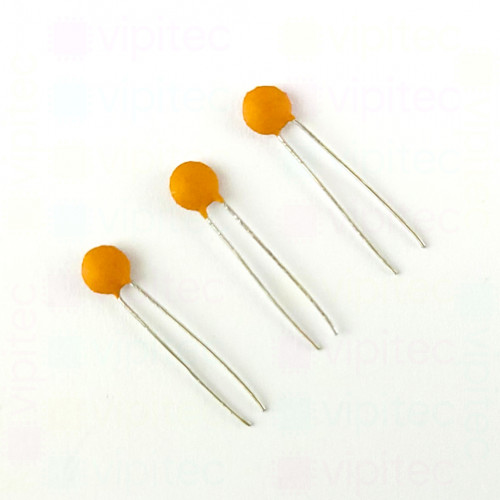

Kerko, THT, 47 nF, -20..+80%, 100 V, -55..85 °C, 5 mm, SLCC, Y5V, radial

Name: Kerko, THT, 47 nF, -20..+80%, 100 V, -55..85 °C, 5 mm, SLCC, Y5V, radial
Brand: vipitec
SKU: 05-0003-03029
Price: 1.8 EUR
Availability: InStock

Dieser Keramikkondensator in Durchsteckausführung (Kerko, THT) ist als radialer Einzelschicht-Kondensator (SLCC) ausgeführt und besitzt eine Nennkapazität von 47 nF (0,047 µF). Als nichtpolarisiertes Bauelement eignet er sich für allgemeine Anwendungen wie Entkopplung, Bypass und einfache Filterungen auf Leiterplatten, bei denen keine enge Kapazitätsgenauigkeit gefordert ist. Die radialen Anschlussbeine mit einem Rastermaß von 5 mm erleichtern die mechanisch stabile Montage in Durchsteckbohrungen und bieten eine robuste Verbindung gegenüber Vibration und wiederholtem Löten.

Das verwendete Y5V-Dielektrikum ermöglicht vergleichsweise hohe Kapazitätswerte in kompakter Bauform, zeigt jedoch ein ausgeprägtes Temperatur- und Spannungsabhängigkeitsverhalten. Bei diesem Typ sind größere Abweichungen von der Nennkapazität und deutliche Kapazitätsänderungen unter Temperatur- und Gleichspannungsbelastung zu erwarten - daher ist der Kondensator für Anwendungen geeignet, in denen große Toleranzen tolerierbar sind. Der Einzelschichtaufbau (SLCC) beschreibt die interne Struktur mit einer einzelnen keramischen Dielektrikumschicht zwischen den Elektroden und beeinflusst das elektrische Verhalten im Vergleich zu mehrlagigen Bauteilen.

Das Bauteil ist für einen Anwendungsbereich bis 100 V DC und eine Betriebstemperaturspanne von -55 °C bis +85 °C spezifiziert; die Kapazitätstoleranz liegt bei -20 % bis +80 %. Es ist RoHS-konform und kann in Standard-Durchsteckbestückungsprozessen eingesetzt werden. Für Anwendungen mit hohen Anforderungen an Kapazitätsstabilität, geringe Leckströme oder präzise Temperaturkoeffizienten sind keramische Kondensatoren mit stabileren Dielektrika oder andere Kondensatortypen zu bevorzugen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 100 V
RoHS	Ja
Bauelement
Abstand Anschlussbeine (A)	5 mm
Ausführung	Radial
Montageart	THT
Rastermaß (RM)	5 mm
Betriebstemperatur	-55 - 85 °C
Kondensator
Schichtaufbau	Einzelschicht (SLCC)
Kondensator-Typ	Keramik
Kapazität	47 nF
Toleranz (Kapazität)	-20..80 %
Dielektrikum	Y5V
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.
