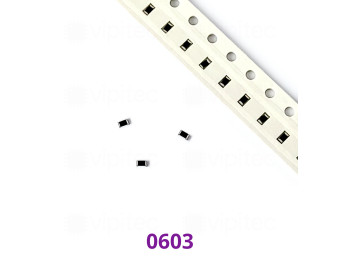

680 Kiloohm Dickschicht-Widerstand, SMD, ±1%, 100 mW, 75 V, -55..155 °C, 0603
Dieser SMD-Widerstand ist ein dickschichtig ausgeführtes Chip-Bauelement im Format 0603 (metrisch 1608) mit einem Nennwert von 680 kΩ und einer Präzision von ±1 %. Als Dickschichtwiderstand (engl. thick-film resistor) verbindet das Bauteil kosteneffiziente Fertigung mit ausreichender Langzeitstabilität für viele Standardanwendungen. Die Nennbelastbarkeit von 100 mW und die zulässige Gleichspannung bis 75 V kennzeichnen den Einsatzbereich: hohe Widerstandswerte bei geringem Strombedarf, beispielsweise in Bias‑Netzwerken, Pull‑Up/-Down‑Schaltungen oder in Spannungsteiler- und Messkreis-Anwendungen mit hohen Impedanzen. Die Angabe ±1 % beschreibt die zulässige Abweichung des Ohm-Werts vom Nennwert; für Anwendungen mit noch strengeren Temperaturkoeffizienten oder sehr niedrigem Rauschverhalten sollte geprüft werden, ob ein dünnschicht- bzw. metallfilm‑Bauteil geeigneter ist.
Das Chip-Format 0603 (1,6 mm × 0,8 mm × 0,45 mm) erlaubt eine platzsparende Bestückung auf Leiterplatten und ist für gängige Oberflächenmontage-Prozesse ausgelegt. Durch die kompakte Bauform ist die thermische Ableitung gegenüber größeren Gehäusen eingeschränkt; bei höheren Umgebungstemperaturen oder im Grenzfall der Nennleistung ist die effektive Verlustleistung auf der Platine zu berücksichtigen. Der Widerstand ist RoHS-konform und eignet sich für automatisierte Bestückung (Surface-Mount-Technology, SMT).
Mit einem Betriebstemperaturbereich von −55 °C bis +155 °C entspricht das Bauteil typischen Anforderungen im industriellen Umfeld und in Elektronik mit erweiterten Temperaturanforderungen. Dickschicht-Widerstände bieten ein ausgewogenes Verhältnis von Kosten, Verfügbarkeit und elektrischer Leistung für allgemeine Beschaltungsaufgaben; bei speziellen Anforderungen an sehr geringen Drift, niedrigen Rauschen oder engen TCR-Vorgaben empfiehlt sich eine gezielte Auswahl alternativer Widerstandstechnologien.
Produkteigenschaften
| Logistik | |
| Verfügbarkeit | auf Lager |
| Allgemein | |
| vipitec Produktlinie |
|
| Betriebsspannung (DC) | 0 - 75 V |
| Nennbelastbarkeit (Leistung) | 100 mW |
| Material | Dickschicht |
| RoHS | Ja |
| Länge | 1,6 mm |
| Breite | 0,8 mm |
| Höhe | 0,45 mm |
| Bauelement | |
| Bauform (metrisch) | 1608 |
| Bauform | 0603 |
| Montageart | SMD |
| Betriebstemperatur | -55 - 155 °C |
| Widerstand | |
| Widerstand | 680 kΩ |
| Toleranz (Widerstand) | ±1 % |
| Informationen zur Produktsicherheit | |
| Hersteller | vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de |
