10 Ohm Dickschicht-Widerstand, SMD, ±1%, 100 mW, 75 V, -55..155 °C, 0603

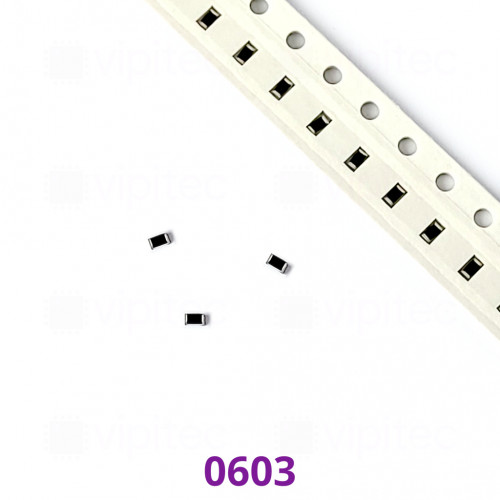

Dieser SMD-Dickschicht-Widerstand im Bauformat 0603 (metrisch 1608) ist als Chip-Widerstand für platzsparende Bestückungen ausgelegt. Er wird als Dickschicht-Bauelement hergestellt, wobei eine leitfähige Pastenschicht auf ein Keramiksubstrat aufgebracht und gebrannt wird. Typische Bezeichnungen sind Dickschicht-Widerstand, Thick-Film-Resistor oder SMD-Chip-Widerstand. Mit einer Länge von 1,6 mm, Breite 0,8 mm und einer Bauhöhe von 0,45 mm eignet er sich für hochdichte Leiterplattenlayouts und ist RoHS-konform; die vipitec-Produktlinie lautet "Industry".
Elektrisch bietet der Widerstand den Nennwert von 10 Ω bei einer Toleranz von ±1 % und einer Nennbelastbarkeit von 100 mW. Ausgehend von dieser Leistung ergibt sich ein zulässiger Dauerstrom von etwa 100 mA und ein Spannungsabfall von rund 1 V über dem Bauteil. Die angegebene maximale Betriebsspannung von 75 V (DC) bezeichnet die zulässige Spannungsfestigkeit zwischen den Anschlussflächen; sie ersetzt jedoch nicht die Leistungsbegrenzung (ein Anlegen von 75 V an 10 Ω würde eine weit höhere Verlustleistung verursachen und das Bauteil zerstören). Der zulässige Betriebstemperaturbereich reicht von -55 °C bis 155 °C, wodurch das Bauteil in vielen Standardanwendungen einsetzbar ist.
Als kosteneffiziente, robuste Lösung für allgemeine Schaltungsfunktionen ist dieser Dickschicht-Widerstand geeignet für Anwendungen wie Signal- und Leistungsaufteilungen geringer Leistung, Pull-up/Pull-down-Netzwerke, Strombegrenzung in Niederspannungszweigen oder allgemeine Bestückungen in Industrie- und Konsumelektronik. Beachten Sie bei der Schaltungsauslegung die Leistungs- und Temperaturgrenzen sowie die thermische Anbindung an die Leiterplatte; für höhere Dauerleistungen sind größere Bauformen oder andere Widerstandstypen mit höherer Nennleistung vorzuziehen. Der Widerstand ist für die Oberflächenmontage und übliche Reflow-Lötprozesse vorgesehen.
Produkteigenschaften
| Logistik | |
| Verfügbarkeit | auf Lager |
| Allgemein | |
| vipitec Produktlinie |
|
| Betriebsspannung (DC) | 0 - 75 V |
| Nennbelastbarkeit (Leistung) | 100 mW |
| Material | Dickschicht |
| RoHS-konform |
|
| Länge | 1,6 mm |
| Breite | 0,8 mm |
| Höhe | 0,45 mm |
| Bauelement | |
| Bauform (metrisch) | 1608 |
| Bauform | 0603 |
| Montageart | SMD |
| Betriebstemperatur | -55 - 155 °C |
| Widerstand | |
| Widerstand | 10 Ω |
| Toleranz (Widerstand) | ±1 % |
| Informationen zur Produktsicherheit | |
| Hersteller | vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de |
