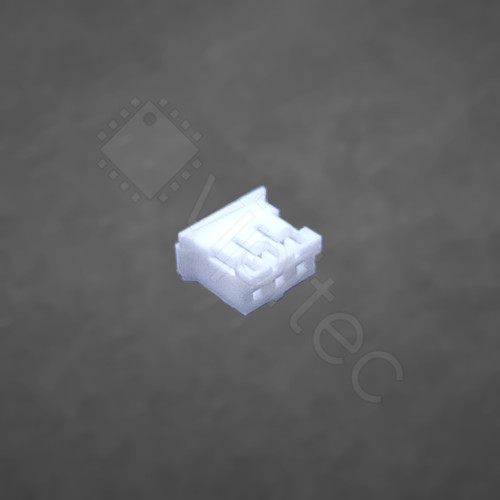

PH-2.0 Steckergehäuse für Crimpkontakt, 1x3, 3-polig, RM 2 mm, weiß

Hersteller: HANGSEMI
MPN: PH-2.0-3P-HMW Kopiert!
Artikelnr.: 05-0004-0005Y Kopiert!
🟢 1900 Stück auf Lager

Gehäusekonfiguration

Menge

Stückpreis¹

5+

0,330000 €

Netto 0,277311 €

10+

0,214500 €

Netto 0,180252 €

20+

0,139425 €

Netto 0,117164 €

50+

0,072501 €

Netto 0,060925 €

100+

0,047126 €

Netto 0,039601 €

500+

0,014720 €

Netto 0,012370 €

1000+

0,012840 €

Netto 0,010790 €
0,33 €
inkl. MwSt. zzgl. Versand
Netto 0,277311 €

Menge

Gesamt: ¹

Lieferzeit

Mindestbestellmenge: 5 Stück

Dieses einreihige Steckergehäuse nimmt drei Crimpkontakte auf und wird in schlichtem Weiß ausgeliefert. Es gehört zur Serie PH-2.0 und ist für ein Rastermaß von 2,5 mm angegeben. Als Kunststoffgehäuse dient es zur Aufnahme und Fixierung von vorgefertigten Crimpkontakten und bildet die isolierende Hülle zwischen Leitern und der Gegenverbindung. Begriffe wie Steckergehäuse, Crimpkontaktgehäuse oder Buchsengehäuse bezeichnen dieselbe Funktion: die mechanische und elektrische Verbindung vorgeschalteter Crimpkontakte zu einer standardisierten Steckverbindung.

Elektrisch und thermisch ist das Gehäuse für den Einsatz bei niedrigen Leistungen konzipiert: die zulässige Kontaktstromstärke beträgt bis zu 2 A, die maximale Nennspannung 100 V, und der minimale Isolationswiderstand liegt bei 1.000 MΩ. Die spezifizierte Betriebstemperaturspanne reicht von −25 °C bis +85 °C. Diese Kennwerte machen das Bauteil geeignet für Signal- und Niederspannungsanwendungen wie Sensor‑, Steuer‑ oder Verbindungskabel in Geräten, wo kompakte, einkanalige Steckverbindungen erforderlich sind. RoHS-Konformität und die Verwendung formstabiler Kunststoffe gewährleisten die Einsetzbarkeit in umweltrechtlich geregelten Anwendungen.

Bei der Montage werden einzelne Leiter mit passenden Crimpkontakten versehen und anschließend in das Gehäuse eingerastet; die Kontakte halten mechanisch im Gehäuse und stellen den elektrischen Kontakt zur Gegenbuchse her. Achten Sie bei der Auslegung auf die Nennwerte (Strom, Spannung, Temperatur) und verwenden Sie nur kompatible Crimpkontakte und Gegenstecker der entsprechenden Serienausführung, um sichere elektrische und mechanische Verbindungen zu gewährleisten. Das Produkt ist Teil der vipitec‑Produktlinie Professional und eignet sich für industrielle Anwendungen mit standardisierten, kosteneffizienten Steckverbindungen.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Farbe	Weiß
Serie	PH-2.0
vipitec Produktlinie
Material	Kunststoff
RoHS	Ja
Bauelement
Anzahl Pole	3
Max. Kontaktspannung	100 V
Max. Kontaktstrom	2 A
Min. Isolationswiderstand	1.000 MΩ
Rastermaß (RM)	2,5 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Pole (je Reihe)	3
Anzahl Reihen	1
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - PH-2.0-HM
