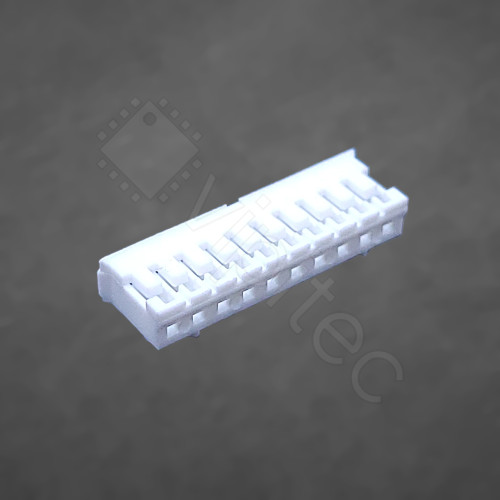

PH-2.0 Steckergehäuse für Crimpkontakt, 1x10, 10-polig, RM 2 mm, weiß

Hersteller: HANGSEMI
MPN: PH-2.0-10P-HMW Kopiert!
Artikelnr.: 05-0004-00065 Kopiert!
🔴 nicht auf Lager – bitte Angebot anfordern

Gehäusekonfiguration

Menge

Stückpreis¹

5+

0,348000 €

Netto 0,292437 €

10+

0,226200 €

Netto 0,190084 €

20+

0,147030 €

Netto 0,123555 €

50+

0,076456 €

Netto 0,064248 €

100+

0,049696 €

Netto 0,041762 €

500+

0,031380 €

Netto 0,026370 €

1000+

0,029040 €

Netto 0,024403 €
0,348 €
inkl. MwSt. zzgl. Versand
Netto 0,292437 €

Menge

Gesamt: ¹

Lieferzeit

Mindestbestellmenge: 5 Stück

Dieses einreihige Steckergehäuse ist für zehn Crimpkontakte ausgelegt und dient als Gehäuse für konfektionierbare Steckverbinder in Kabelkonfektionen. Es gehört zur Serie PH-2.0 und zur vipitec-Produktlinie „Professional“ und bietet die formale Kombination aus Kunststoffisolierung und mechanischer Aufnahme für einzelne Crimpkontakte. In den technischen Daten ist ein Rastermaß (Pin-Pitch) von 2,5 mm angegeben; Hinweis: Die Produktbezeichnung enthält „RM 2 mm“, die hinterlegten Spezifikationen weisen jedoch 2,5 mm aus. Als Synonyme werden häufig Begriffe wie Steckergehäuse, Steckverbindergehäuse oder Crimpkontakt-Gehäuse verwendet.

Das Gehäuse besteht aus weißem Kunststoff und ist für einen Betriebstemperaturbereich von −25 bis +85 °C spezifiziert. Elektrisch ist es für eine maximale Kontaktspannung von 100 V und einen maximalen Kontaktstrom von 2 A ausgelegt; der minimale Isolationswiderstand wird mit 1.000 MΩ angegeben. RoHS-Konformität liegt vor, wodurch das Bauteil für bleifreie Fertigungsprozesse geeignet ist. Das einreihige Design mit zehn Polen bietet eine kompakte, gerade Anordnung der Kontakte und eignet sich dort, wo eine einfache, reproduzierbare Steckverbindung mit Crimpkontakten verlangt wird.

Crimpkontakte sind metallische Kontakte, die an Litzen oder Kabeln mittels Crimpwerkzeug angeschlossen und anschließend in das Kunststoffgehäuse eingerastet werden; das Gehäuse übernimmt die elektrische Isolation, mechanische Führung und Positionierung der Kontakte. Typische Einsatzgebiete sind Kabelbäume, interne Verdrahtungen in Geräten, Sensoranschlüsse und kleinere Steuerleitungen, jeweils unter Berücksichtigung der angegebenen Strom- und Spannungsgrenzen. Bei der Auswahl ist insbesondere auf die Kompatibilität zu passenden Gegensteckern bzw. Stiftleisten derselben Serie sowie auf das tatsächlich verwendete Rastermaß zu achten.

Produkteigenschaften (Herstellerangaben)

Allgemein
Farbe	Weiß
Serie	PH-2.0
vipitec Produktlinie
Material	Kunststoff
RoHS	Ja
Bauelement
Anzahl Pole	10
Max. Kontaktspannung	100 V
Max. Kontaktstrom	2 A
Min. Isolationswiderstand	1.000 MΩ
Rastermaß (RM)	2,5 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Pole (je Reihe)	10
Anzahl Reihen	1
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - PH-2.0-HM
