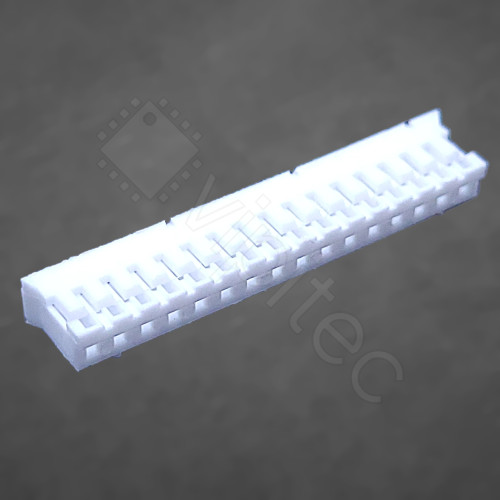

PH-2.0 Steckergehäuse für Crimpkontakt, 1x16, 16-polig, RM 2 mm, weiß

Hersteller: HANGSEMI
MPN: PH-2.0-16P-HNW Kopiert!
Artikelnr.: 05-0004-0006B Kopiert!
🟢 1900 Stück auf Lager

Gehäusekonfiguration

Menge

Stückpreis¹

5+

0,380000 €

Netto 0,319328 €

10+

0,247000 €

Netto 0,207563 €

20+

0,160550 €

Netto 0,134916 €

50+

0,091200 €

Netto 0,076639 €

100+

0,074900 €

Netto 0,062941 €

500+

0,061380 €

Netto 0,051580 €

1000+

0,058190 €

Netto 0,048899 €
0,38 €
inkl. MwSt. zzgl. Versand
Netto 0,319328 €

Menge

Gesamt: ¹

Lieferzeit

Mindestbestellmenge: 5 Stück

Dieses einreihige Steckergehäuse ist für 16 Crimpkontakte ausgelegt und bietet eine kompakte Verbindungslösung zur konfektionierten Verdrahtung. Es gehört zur Serie PH-2.0 und ist als 1×16-Ausführung in weißem Kunststoff gefertigt. Das Gehäuse ist für Crimpkontakte vorgesehen und dient als Hülle bzw. Kontaktträger (Synonyme: Steckverbindergehäuse, Crimpkontaktgehäuse, Kontaktgehäuse) zur Herstellung von Kabel-Satzverbindungen oder zum Anschluss an entsprechende Gegenstecker/Leisten mit gleichem Rastermaß.

Technisch ausgelegt ist das Gehäuse für ein Rastermaß (Pitch) von 2,5 mm und eine einreihige Bestückung. Es entspricht der vipitec-Produktlinie "Professional" und ist RoHS-konform. Die elektrisch relevanten Kenndaten sind ein minimaler Isolationswiderstand von 1.000 MΩ, ein maximaler Kontaktstrom von 2 A sowie eine maximale Kontaktspannung von 100 V; der zulässige Betriebstemperaturbereich liegt bei −25 °C bis +85 °C. Diese Werte machen das Gehäuse geeignet für niederstromige Signal‑ und Versorgungsanbindungen in Prüfaufbauten, Industrieelektronik und kundenspezifischen Kabelbäumen.

Beachten Sie, dass „Rastermaß“ hier als definierter Pinabstand zu verstehen ist und die einreihige Ausführung (Anzahl Reihen: 1) eine lineare, platzsparende Anordnung der Kontakte ermöglicht. Die weiße Kunststoffausführung erleichtert die visuelle Identifikation und ordnet sich unauffällig in viele Gehäuse- und Geräteumgebungen ein. Für die Funktion ist die Verwendung passender Crimpkontakte und das korrekte Einrasten in die Buchse bzw. das Gegenstück entscheidend; prüfen Sie die Kompatibilität der Crimpkontakte und der Gegenstecker mit dem angegebenen Rastermaß.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Farbe	Weiß
Serie	PH-2.0
vipitec Produktlinie
Material	Kunststoff
RoHS	Ja
Bauelement
Anzahl Pole	16
Max. Kontaktspannung	100 V
Max. Kontaktstrom	2 A
Min. Isolationswiderstand	1.000 MΩ
Rastermaß (RM)	2,5 mm
Betriebstemperatur	-25 - 85 °C
Steckverbinder
Anzahl Pole (je Reihe)	16
Anzahl Reihen	1
Informationen zur Produktsicherheit
Hersteller (GPSR)	Hangsemi Electronics, 10e908, West 10th Floor, Building 4, Seg Technology Park, No. 3012 Huaqiang North Road, Licun Community, Huaqiangbei Street, 51800 Shenzhen, CN, +4962519765459, info@hangsemi.com
EU-Vertreter (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.

Downloads

Datenblatt HS - PH-2.0-HN
