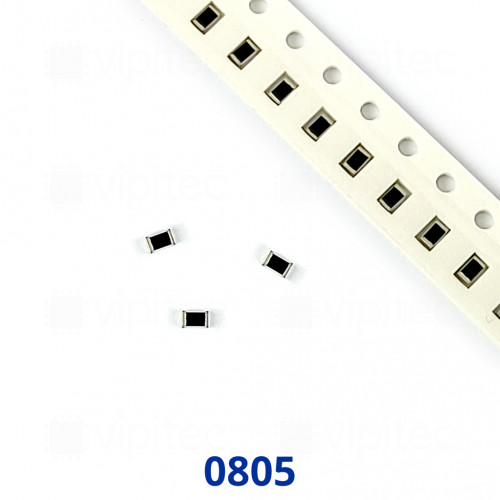

680 Ohm Dickschicht-Widerstand, SMD, ±1%, 125 mW, 150 V, -55..155 °C, 0805

MPN: 05-0002-01100
Artikelnr.: 05-0002-01100
Lagerbestand: 8070

Widerstand

Großpackungen

7'' Rolle à 5000 Stück
1 auf Lager (= 5000 Stück)
Menge

Stückpreis¹

20+

0,045000 €

Netto 0,037815 €

100+

0,025000 €

Netto 0,021008 €

500+

0,006000 €

Netto 0,005042 €

5000+

0,004230 €

Netto 0,003554 €
0,045 €
inkl. MwSt. zzgl. Versand
Netto 0,037815 €

Menge

Gesamt: ¹

Mindestbestellmenge: 20 Stück

Dieser SMD-Widerstand ist ein 680 Ω Dickschicht-Widerstand im 0805-Gehäuse (metrisch 2012) und gehört zur vipitec Produktlinie "Industry". Als oberflächenmontierbares Bauelement (SMD, Surface-Mount Device) bietet er einen kompakten, standardisierten Aufbau mit niedrigem Profil, der sich für automatisierte Bestückung und Reflow-Lötprozesse eignet. Die Dickschicht-Technologie (thick-film) verbindet kosteneffiziente Fertigung mit ausreichender Langzeitstabilität für viele industrielle Anwendungen; sie unterscheidet sich damit von Metallfilm- oder Dünnschicht-Widerständen, die in speziellen Fällen bessere Rausch- oder Langzeitverhalten aufweisen können.

Mit einer Toleranz von ±1 % lässt sich der Widerstand genauer einstellen als viele Standard-Dickschichttypen, wodurch er sich für Schaltungen anbietet, in denen präzisere Widerstandswerte erforderlich sind (z. B. Referenzteiler, Messverstärker oder Kalibrierzweige). Der Temperaturkoeffizient von ±100 ppm/°C beschreibt die relative Änderung des Widerstandswertes pro Grad Celsius und ist ein Maß für die temperaturabhängige Drift; in Praxis bedeutet das überschaubare Schwankungen über den angegebenen Betriebstemperaturbereich. Nennbelastbarkeit und zulässige Betriebsspannung bestimmen die elektrischen Einsatzgrenzen des Bauteils und sind bei der Auslegung von Leistungspfaden und Spannungsabfällen zu berücksichtigen.

Das Bauteil ist RoHS-konform und für den Einsatz in Umgebungen mit weiten Temperaturbereichen spezifiziert, was es für industrielle Applikationen mit höheren Anforderungen an Temperaturbeständigkeit prädestiniert. Begriffe wie "Widerstand" (Resistor), "SMD-Widerstand" und "Dickschicht-Widerstand" beschreiben dieselbe Funktion aus unterschiedlichen Perspektiven (Funktion, Montagemethode, Fertigungstechnologie). Bei der Auswahl sollte zusätzlich geprüft werden, ob Nennleistung, Spannungsfestigkeit und Temperaturverhalten zu den spezifischen Betriebsbedingungen der geplanten Schaltung passen.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 150 V
Nennbelastbarkeit (Leistung)	125 mW
Material	Dickschicht
RoHS	Ja
Länge	2 mm
Breite	1,25 mm
Höhe	0,5 mm
Bauelement
Bauform (metrisch)	2012
Bauform	0805
Montageart	SMD
Betriebstemperatur	-55 - 155 °C
Widerstand
Temperaturkoeffizient	±100 ppm/°C
Widerstand	680 Ω
Toleranz (Widerstand)	±1 %
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
