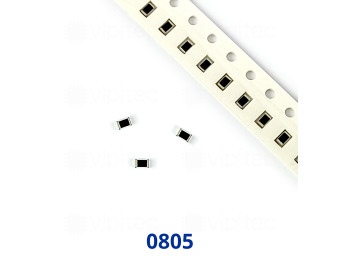

15 Ohm Dickschicht-Widerstand, SMD, ±1%, 125 mW, 150 V, -55..155 °C, 0805

MPN: 05-0002-01095
Artikelnr.: 05-0002-01095
Lagerbestand: 4750

Widerstand

Menge

Stückpreis¹

20+

0,045000 €

Netto 0,037815 €

100+

0,021000 €

Netto 0,017647 €

500+

0,007700 €

Netto 0,006471 €
0,045 €
inkl. MwSt. zzgl. Versand
Netto 0,037815 €

Menge

Gesamt:

Mindestbestellmenge: 20 Stück

Ein 15 Ohm Dickschicht-Widerstand im SMD-Gehäuse 0805 (metrisch 2012) bietet eine kompakte, standardisierte Lösung für Leiterplattenbestückung. Dickschicht-Widerstände (engl. thick-film) werden durch Aufbringen und Brennen einer leitfähigen Pastenschicht auf ein keramisches Substrat hergestellt; diese Bauweise liefert kosteneffiziente, elektrisch stabile Bauelemente mit guter Wiederholbarkeit. Die Ausführung als SMD (oberflächenmontage) macht das Bauteil für automatische Bestückung und übliche Lötprozesse geeignet und erlaubt platzsparende Layouts in industriellen und kommerziellen Elektronikprodukten. Das Bauteil ist RoHS-konform und gehört zur vipitec-Produktlinie "Industry".

Die Nennbelastbarkeit beträgt 125 mW, die maximale Betriebsspannung liegt bei 150 V DC; bei Überschreitung dieser Werte können Überhitzung oder Durchschlag auftreten, und die zulässige Verlustleistung verringert sich mit steigender Umgebungstemperatur. Der angegebene Temperaturbereich von −55 °C bis +155 °C und ein Temperaturkoeffizient von ±100 ppm/°C geben Aufschluss über die Einsatzmöglichkeiten unter wechselnden Umgebungsbedingungen sowie über das temperaturbedingte Driftverhalten des Widerstandswertes. Die enge Toleranz von ±1 % ermöglicht präzisere Schaltungsabstimmungen verglichen mit üblichen Standardwerten.

Typische Einsatzfelder sind Anwendungen, die einen stabilen, preisgünstigen Widerstandswert auf kleinem Bauraum erfordern, etwa Widerstandsnetzwerke in Steuer- und Sensorschnittstellen, Spannungsteiler, Entkopplungs- und Filterstufen sowie allgemeine Signal- und Strombegrenzungsfunktionen in Industrie- und Konsumelektronik. Durch die kompakte Abmessung (2,0 × 1,25 × 0,5 mm) eignet sich das Bauteil insbesondere für dichte Bestückungen, bei denen Präzision und Zuverlässigkeit im Vordergrund stehen. Bei der Schaltungsplanung sollten Leistung, Spannungsfestigkeit und thermische Umgebung berücksichtigt werden, um eine dauerhafte Funktion sicherzustellen.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 150 V
Nennbelastbarkeit (Leistung)	125 mW
Material	Dickschicht
RoHS-konform
Länge	2 mm
Breite	1,25 mm
Höhe	0,5 mm
Bauelement
Bauform (metrisch)	2012
Bauform	0805
Montageart	SMD
Betriebstemperatur	-55 - 155 °C
Widerstand
Temperaturkoeffizient	±100 ppm/°C
Widerstand	15 Ω
Toleranz (Widerstand)	±1 %
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
