Steckergehäuse für Crimpkontakt, 1x7, RM 2,54 mm, Dupont Gehäuse

Hersteller: HANGSEMI
MPN: RH254107NNN Kopiert!
Artikelnr.: 05-0004-04007 Kopiert!
🟢 1985 Stück auf Lager

Gehäusekonfiguration

Menge

Stückpreis¹

5+

0,466000 €

Netto 0,391597 €

10+

0,302900 €

Netto 0,254538 €

20+

0,196885 €

Netto 0,165450 €

50+

0,102380 €

Netto 0,086034 €

100+

0,068700 €

Netto 0,057731 €

500+

0,040780 €

Netto 0,034269 €

1000+

0,038470 €

Netto 0,032328 €
0,466 €
inkl. MwSt. zzgl. Versand
Netto 0,391597 €

Menge

Gesamt: ¹

Lieferzeit

Mindestbestellmenge: 5 Stück

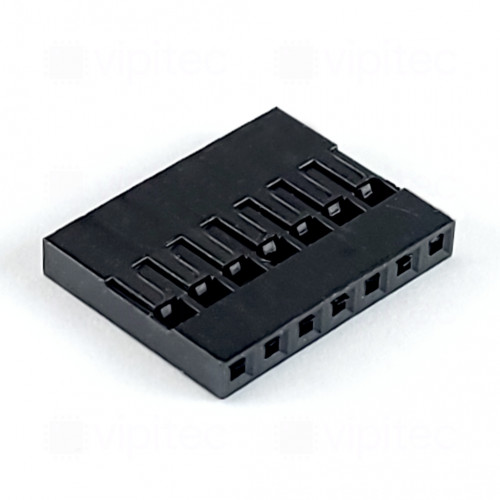

Dieses einreihige Steckergehäuse im 1×7‑Format ist ein klassisches Dupont‑Gehäuse mit 2,54 mm Rastermaß, ausgeführt in schwarzem Kunststoff. Es dient als Aufnahme für einzelne Crimpkontakte und ermöglicht die konfektionierte Verbindung von Leitungen zu Standard‑2,54‑mm‑Pfostenleisten und Stiftleisten auf Leiterplatten. Solche Gehäuse werden häufig in Prototyping‑Umgebungen, in der Mess‑ und Regeltechnik sowie bei der Verbindung von Sensoren, Aktoren und Modulen eingesetzt, wo flexible, lösbare Leitungsverbinder benötigt werden.

Der Begriff Crimpkontakt bezeichnet das metallische Kontaktteil, das durch Verpressen (Crimpen) mit dem Leiter verbunden und anschließend in das Kunststoffgehäuse eingesteckt wird. Das Gehäuse selbst sorgt für die korrekte Positionierung und elektrisch isolierte Trennung der Kontakte. Das 2,54‑mm‑Raster (auch als 0,1‑Zoll‑Raster bekannt) ist ein Industriestandard, sodass das Gehäuse mit gängigen einreihigen Stiftleisten und Dupont‑Komponenten kompatibel ist. Zur sicheren Montage empfiehlt sich die Verwendung eines geeigneten Crimp‑Werkzeugs und das Prüfen, ob die Kontakte hörbar einrasten und formschlüssig sitzen; übliche Leiterquerschnitte für Dupont‑Crimps liegen in der Größenordnung von AWG 28–24, abhängig vom eingesetzten Kontakt.

Als Teil der vipitec‑Produktlinie Professional ist das Gehäuse RoHS‑konform und bietet eine reproduzierbare, saubere Lösung für manuelle und serielle Konfektionierung. Beachten Sie beim Einsatz die mechanischen Befestigungs‑ und Zugentlastungsanforderungen Ihres Projekts (z. B. Kabelbinder, Schrumpfschlauch oder Zugentlastungswinkel) und prüfen Sie vor der Freischaltung von Systemen die richtige Polung und vollständige Kontaktierung, um Ausfälle durch unvollständig eingerastete Kontakte zu vermeiden.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Farbe	Schwarz
vipitec Produktlinie
Material	Kunststoff
RoHS	Ja
Bauelement
Anzahl Pole	7
Rastermaß (RM)	2,54 mm
Steckverbinder
Anzahl Pole (je Reihe)	7
Anzahl Reihen	1
