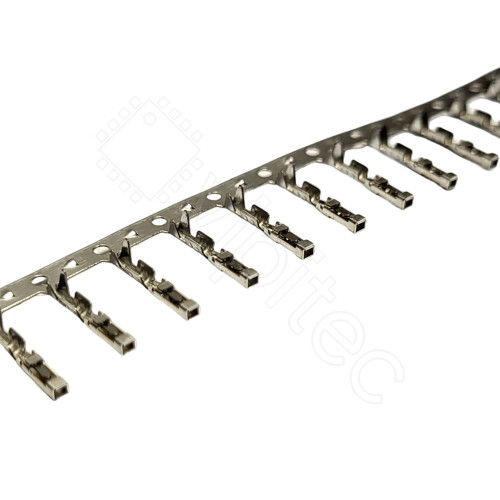

Crimpkontakt, Buchse, RM 2,54 mm, Dupont Leitungskontakt, weiblich, L 11,6 mm

Dieser Crimpkontakt ist ein weiblicher Buchsenkontakt im Dupont-Format für Steckverbinder mit einem Rastermaß von 2,54 mm. Er wird oft als Buchsenkontakt, Dupont-Leitungskontakt oder female crimp contact bezeichnet und ist für die Einzelbestückung von Gehäusen oder das Erstellen individueller Leitungsverbinder vorgesehen. Das Kontaktteil besteht aus Messing mit einer Zinnoberfläche - diese Kombination bietet gute elektrische Leitfähigkeit und verbesserten Korrosionsschutz bei gleichzeitig guter Lötbarkeit. Die Ausführung gehört zur vipitec-Produktlinie Professional und ist RoHS-konform.

Der Kontakt ist ausgelegt für verdrillte oder einadrige Leitungen im Querschnittsbereich von etwa 0,14 bis 0,34 mm² (AWG 22 bis 28) und trägt Ströme bis zu 3 A unter typischen Einsatzbedingungen. Crimpkontakte übertragen elektrische Signale und geringe Leistungen zuverlässig, weil die Crimpverbindung sowohl mechanische Festigkeit als auch niedrigen Übergangswiderstand liefert. In der Praxis werden solche Kontakte häufig in Prototyping-Umgebungen, bei internen Kabelbäumen, für Jumperleitungen und für modulare Steckverbindungen eingesetzt, wo sich 2,54-mm-Dupont-Gehäuse als Industriestandard etabliert haben.

Für eine dauerhafte Verbindung ist die korrekte Crimptechnik entscheidend - passende Crimpzangen und -matrizen sowie die richtige Abisolierlänge sicherstellen, damit sowohl Leiter- als auch Isolationsschrumpf zuverlässig gegriffen werden. Nach dem Crimpen sollte die Verbindung optisch und mechanisch geprüft werden; der Kontakt wird anschließend in das passende Dupont-Gehäuse eingeschoben, bis die Verriegelung einrastet. Beachten Sie die Nennwerte für Strom und Leiterquerschnitt bei der Auswahl und planen Sie bei höheren mechanischen Beanspruchungen oder höheren Stromanforderungen geeignete Alternativen ein.
