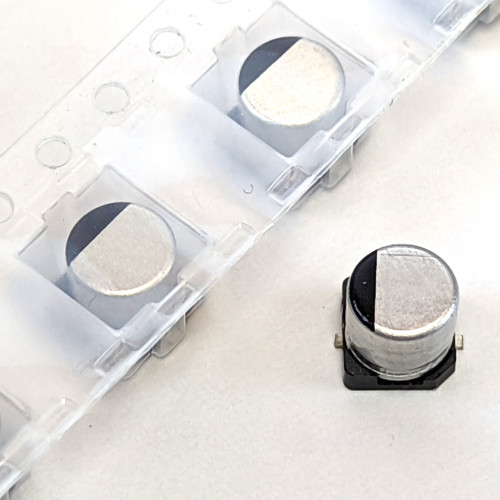

Elko, SMD, 47 µF, ±20%, 35 V, -40..105 °C, Ø8x6,2 mm

Dieser SMD-Elektrolytkondensator der Modellreihe HA-V ist ein radial kompaktes Bauelement mit 47 µF Kapazität und einer Nennspannung von 35 V, ausgelegt für die Oberflächenmontage (SMD). Als elektrolytischer Kondensator (häufig kurz „Elko“ genannt) bietet er ein hohes Kapazitäts-Volumen-Verhältnis und eignet sich daher insbesondere für Anwendungen, die größere Energiespeicherung oder Glättung bei begrenztem Bauraum erfordern. Die AEC-Q200-Qualifizierung und die Einordnung in die vipitec-Produktlinie „Industry“ kennzeichnen das Bauteil als für robuste, anspruchsvolle Umgebungen entwickeltes Produkt; RoHS-Konformität bestätigt die Einhaltung der bleifreien Materialanforderungen.

Wesentliche betriebliche Kennwerte dieses Typs beeinflussen sein Verhalten im Schaltkreis: die Toleranz von ±20 % beschreibt die Spanne, in der die reale Kapazität gegenüber dem Nenndatum liegen kann; der Verlustfaktor (tan δ = 0,14) gibt die dielektrischen Verluste bzw. die Wärmeentwicklung im Betrieb an; der angegebene maximale Rippelstrom von 84 mA definiert die maximal zulässige Wechselstromkomponente, die der Kondensator kontinuierlich aufnehmen darf, ohne übermäßig zu erwärmen. Die Nennlebensdauer von 1.000 Stunden ist ein Prüfwert, der in der Praxis stark von Betriebstemperatur, angelegter Spannung und Rippelstrom abhängt – höhere Temperaturen oder Betrieb nahe der Nennspannung reduzieren die Lebensdauer signifikant. Der zulässige Temperaturbereich von −40 bis +105 °C ermöglicht den Einsatz in einem breiten Spektrum industrieller und automobiltypischer Betriebsbedingungen.

Mechanisch ist das Bauteil mit Abmessungen von Ø 8 × 6,2 mm (Größenkodierung E) als platzsparende, niedrige Bauform für reflow-fähige SMD-Bestückung konzipiert. Als Einsatzbereiche kommen z. B. Stromversorgungen, DC/DC-Wandler, Entkopplungs- und Glättungsfunktionen in Steuergeräten oder anderen Leistungselektronikmodulen in Frage; aufgrund der Polarität von Elektrolytkondensatoren ist auf korrekte Polung bei der Bestückung zu achten. Begriffe zur Orientierung: Elko = Elektrolytkondensator, SMD-Elko = oberflächenmontierter Elektrolytkondensator; Rippelstrom und Verlustfaktor sind Kennwerte, die die thermische Belastung und Effizienz im Betrieb beschreiben und bei der Auslegung zu berücksichtigen sind.
