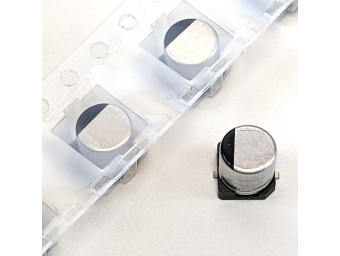

Elko, SMD, 330 µF, ±20%, 25 V, -55..105 °C, Ø10x10 mm

Dieser elektrolytische SMD-Kondensator (Elko) der Modellreihe CA aus der vipitec Professional‑Linie bietet eine Kapazität von 330 µF bei einer Nennspannung von 25 V und einer Kapazitätstoleranz von ±20 %. Die Bauform ist zylindrisch in SMD‑Ausführung, mit Herstellerangaben zur Größenkodierung 8 x 10.5; die produktseitig genannten Nennabmessungen werden mit Ø10 x 10 mm angegeben. Elko ist die gebräuchliche Kurzbezeichnung für elektrolytische Kondensatoren; sie dienen primär als Energiespeicher und Glättungselemente in Gleichstromversorgungen und sind auf kompakte, automatisierbare Bestückung ausgelegt.

Die elektrischen Kenndaten geben Hinweise auf das Einsatzverhalten: ein Verlustfaktor (tan δ) von 0,13 signalisiert vergleichsweise höhere innere Verluste als bei Keramik‑ oder Folienkondensatoren, weshalb diese Bauteile für niederfrequente Glättungs‑ und Bulk‑Entkopplungsaufgaben besser geeignet sind als für hochfrequente HF‑Entkopplung. Der maximale Rippelstrom von 238 mA beschreibt die Belastbarkeit gegenüber Wechselstromanteilen, die im Betrieb in Wärme umgesetzt werden; die angegebene Nennlebensdauer beträgt 1.000 Stunden (bei spezifizierten Prüfbedingungen). Der zugelassene Betriebstemperaturbereich liegt bei −55 bis +105 °C. RoHS‑Konformität ist gegeben.

Für das praktische Design bedeutet das: Kondensatorplatzierung nahe an der Leistungsverbrauchsstelle und ausreichende thermische Ableitung sind wichtig, um Alterung durch Rippel‑ und Verlustwärme zu minimieren. Bei Bedarf an höherer Belastbarkeit oder niedrigerem Innenwiderstand lässt sich die elektrische Performance durch Parallelschaltung mehrerer Kondensatoren verbessern. Beachten Sie bei der Auslegung übliche Derating‑Regeln (Betriebsspannung und Temperatur unterhalb der Nennwerte), prüfen Sie das Footprint‑Layout entsprechend der Größenkodierung und passen Sie die Bestückungs- und Löttechnik an die SMD‑Bauform an.
