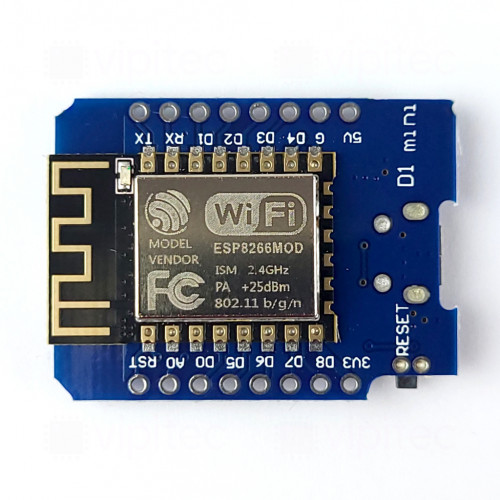

D1 Mini Entwicklungsboard, ESP8266, CH340, Micro USB

  • MPN: 06-0003-00004
  • Artikelnr.: 06-0003-00004
  • Lagerbestand: 10
  • 3,35 €

  • Endpreis¹ zzgl. Versandkosten

  • Staffelpreise (je Stück)¹

  • ab 3 Stück: 3,10 €
  • ab 5 Stück: 2,99 €
  • ab 10 Stück: 2,92 €

Kompaktes Design für maximale Vielseitigkeit

Der D1 Mini ESP8266 ist ein kompaktes und leistungsstarkes Entwicklungsboard, ideal für Hobbyelektroniker, Ingenieure und alle Technikbegeisterten. Er zeichnet sich durch ein herausragendes Preis-/Leistungsverhältnis aus und eignet sich für eine Vielzahl von Elektronikprojekten, z.B. in den Bereichen Robotik, Steuerungen, Sensoransteuerung, Datenerfassung und -analyse, Smart Home, Wearables und IoT.

Passende Stift- und Buchsenleisten für maximale Flexibilität

Alle zur Funktion notwendigen Komponenten sind bereits auf der Platine verlötet, inklusive dem USB-Anschluss.
Beigelegt sind zwei passende Stiftleisten sowie vier Buchsenleisten, die bei Bedarf eingelötet werden können, um den D1 Mini mit einem Breadboard oder einem Shield zu verbinden.

Lieferumfang

  • 1x D1 Mini ESP8266 Entwicklungsboard mit Micro-USB-Anschluss und vorinstalliertem Arduino®-kompatiblen Bootloader
  • 2x 1x8-Stiftleisten
  • 2x 1x8-Buchsenleisten (Standardgröße)
  • 2x 1x8-Buchsenleisten (mit langen Beinen)

Installationshinweise

Für den CH340 USB-Controller ist ein Treiber erforderlich, den wir Ihnen auf Anfrage gerne bereitstellen können.
Zur Programmierung des Controllers über die Arduino IDE gehen Sie wie folgt vor:
  1. Stellen Sie sicher, dass die neuste Version der Arduino IDE installiert ist.
  2. Tragen Sie in den Einstellungen unter der Option Zusätzliche Boardverwalter-URLs die URL
    https://arduino.esp8266.com/stable/package_esp8266com_index.json
    ein (ggf. durch Komma von bestehenden URLs trennen).
  3. Wechseln Sie zur Board-Verwaltung (Werkzeuge - Board - Board-Verwaltung... oder zweites Symbol am linken Rand) und installieren sie das Paket esp8266.
  4. Wählen Sie im Menü das Board LOLIN(WEMOS) D1 R2 & mini aus.
  5. Öffnen Sie den Sketch, den Sie hochladen möchten. Als einfacher Test eignet sich der Sketch Blink, den Sie im Menü unter Datei - Beispiele - ESP8266 - Blink finden.
  6. Klicken Sie auf die Upload-Schaltfläche, um den Sketch auf den D1 Mini hochzuladen.

Produkteigenschaften

Logistik
Verfügbarkeit auf Lager
Allgemein
Modell D1 Mini ESP8266 Micro USB
USB-Typ Micro USB
Betriebsspannung (DC) 3,3 V
Eingangsspannung (DC) 4,5 - 5,5 V
Länge 34,3 mm
Breite 25,6 mm
Höhe 7,7 mm
Entwicklungsboard
Bootloader Arduino®-kompatibel
Bauelement
Rastermaß (RM) 2,54 mm
Integrierte Schaltung
Speicherkapazität (Instruction RAM) 64 KB
Speicherkapazität (User RAM) 80 KB
Taktfrequenz 80 MHz
Speicherkapazität (Flash) 4 MB
Speicherkapazität (EEPROM) 4 KB
Informationen zur Produktsicherheit
Hersteller vipitec, Victor-Philipp Negoescu, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
Hersteller-Artikelnr. 06-0003-00004
Irrtümer vorbehalten

Downloads
