Cinch-Buchsen-Set, Weiß, Gelb, Rot, RCA/Phono, THT

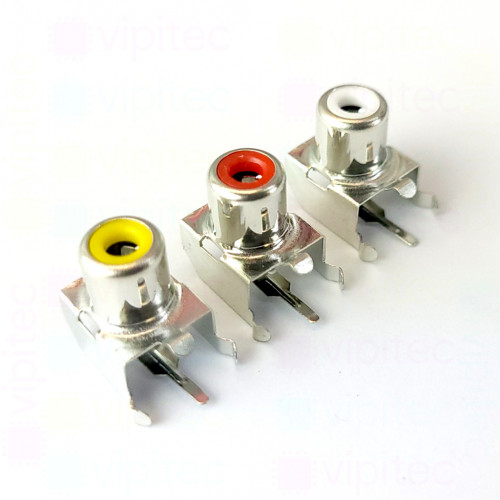

Dieses Set enthält drei farbkodierte Cinch-Buchsen (Weiß, Gelb, Rot) im RCA/Phono-Stecksystem und richtet sich an Geräte- und Prototypenaufbauten sowie Reparaturen im Bereich analoger Audio-/Videosignalübertragung. Cinch, RCA und Phono sind gebräuchliche Synonyme für denselben Steckertyp; die Buchsen dienen als routinemäßige Schnittstelle für lineares Audio (Stereo) und Composite-Video-Signale und lassen sich einfach in Leiterplattenlösungen integrieren.

Die Ausführung ist für THT-Montage (Durchsteckmontage) ausgelegt und wird über Lötanschlüsse auf der Leiterplatte befestigt. Das Set umfasst drei Buchsen (Anzahl Pins: 3) mit kompakten Abmessungen von Länge 15 mm, Breite 11 mm und Höhe 12 mm, sodass sie auf engere PCB-Layouts passen. Das Stecksystem entspricht dem üblichen Cinch/RCA/Phono-Standard, sodass handelsübliche Cinch-Stecker kompatibel sind; beim Einbau ist auf die korrekte Ausrichtung und feste Lötverbindung zu achten.

Die Farbcodierung folgt gebräuchlichen Konventionen: Gelb für Composite-Video, Rot für den rechten Audiokanal und Weiß für den linken Audiokanal (bei Monoanwendungen kann Weiß durch Schwarz ersetzt sein). Als Produkt der vipitec-Produktlinie "Maker" eignet sich das Set insbesondere für Hobbyisten, Entwickler und kleine Serien, die übersichtliche, standardisierte AV-Schnittstellen auf ihren PCBs benötigen. Vor der Montage sollten Sie die Passform auf Ihrem Platinenlayout prüfen und sicherstellen, dass die Durchsteckbohrungen und Bestückungspositionen mit dem Bauteil übereinstimmen.
