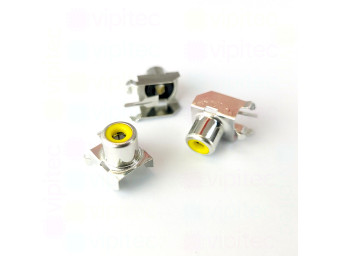

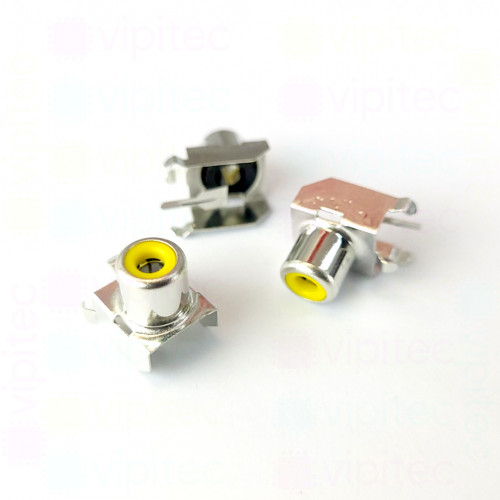

Cinch-Buchse, Gelb, RCA/Phono, THT

Cinch-Buchse (RCA/Phono), gelb – diese durchsteckbare Cinch-Buchse eignet sich zur Aufnahme standardisierter RCA-/Phono-Stecker und ist farblich als gelbe Buchse für Composite-Video-Signale bzw. zur einfachen Kanalkennzeichnung ausgeführt. Die Bezeichnung Cinch, RCA oder Phono beschreibt dasselbe Stecksystem, bei dem ein mittlerer Signalstift von einer zylindrischen Abschirmung umgeben wird; diese Ausführung ist für gängige Audio- und Video-Kabel kompatibel und stellt eine elektrische Verbindung mit üblichen Koax-Anschlüssen her.

Die Buchse ist für THT-/Durchsteckmontage ausgelegt und verfügt über insgesamt drei Pins. Üblicherweise ergibt sich daraus ein zentraler Signalkontakt sowie zwei Abschirm- bzw. Befestigungskontakte, die auf der Leiterplatte zusätzliche mechanische Stabilität und eine sichere Masseverbindung bieten. Durch die Durchsteckmontage ist die Komponente geeignet für manuelle Lötarbeiten, Wellen- oder Reflow‑Prozesse, wobei die angegebenen Abmessungen (Länge 15 mm, Breite 11 mm, Höhe 12 mm) bei der Leiterplatten- und Gehäuseplanung berücksichtigt werden sollten.

Als Teil der vipitec Maker-Produktlinie richtet sich die Buchse an Entwickler, Elektronikbastler und Anwender in Prototypenbau oder Kleinserien. Typische Einsatzgebiete sind Audio-/Video‑Anschlüsse an Geräten, Prüfaufbauten und DIY‑Projekte, bei denen eine robuste, leicht zu lötende und farbcodierte RCA-Verbindung benötigt wird. Vor dem Einbau empfiehlt sich die Prüfung der mechanischen Passung auf Basis der genannten Maße, um eine passende Bohrbild- und Gehäuseintegration sicherzustellen.
