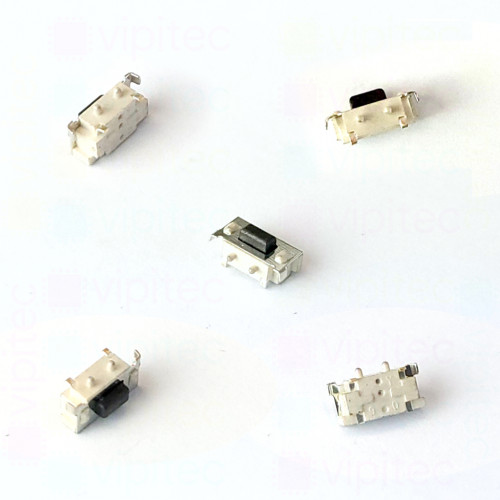

Mikrotaster, SPST-NO, 2 Positionen, SMD, 3 x 6 x 3,5 mm, 12 V, 50 mA, -20..55 °C, TACT Schalter

Dieser kompakte Mikrotaster vom Typ TACT (auch als Tact-Schalter oder Drucktaster bezeichnet) bietet eine platzsparende Bauform von 3 × 6 × 3,5 mm und eine rechteckige Tastenfläche. Als SMD-Bauteil ist der Schalter für die Oberflächenmontage ausgelegt und eignet sich für Designs mit begrenztem Bauraum, bei denen ein flacher, zuverlässiger Bedienpunkt benötigt wird. Die Ausführung gehört zur vipitec Produktlinie „Professional“ und ist RoHS-konform.

Mechanisch handelt es sich um einen einpoligen Einzel­taster, normal geöffnet (SPST-NO – Single Pole Single Throw, normalerweise offen), der beim Betätigen einen Kontakt schließt. Der Taster arbeitet mit einer Schaltkraft von 2,55 N und einem kurzen Tastenhub von 0,25 mm, wodurch ein deutlicher, taktil spürbarer Schaltpunkt entsteht, trotz kompakter Baugröße. Elektrisch ist der Mikrotaster für niedrige Signalgrößen ausgelegt: maximal 12 V und 50 mA bei einem maximalen Kontaktwiderstand von 50 mΩ. Die Nennlebensdauer beträgt bis zu 500.000 Schaltzyklen, ein Indikator für dauerhafte Schaltstabilität in Applikationen mit häufigen Betätigungen.

Die Einsatztemperatur von −20 °C bis +55 °C macht den Taster geeignet für handelsübliche Elektronik‑ und Industrieanwendungen wie Steuer- und Messgeräte, Fernbedienungen, Bedienfelder oder tragbare Elektronik, sofern keine extremen Umgebungseinflüsse vorliegen. Beim Einsatz auf Leiterplatten sind passende Footprint- und Lötprozesse zu berücksichtigen, damit die SMD-Montage zuverlässig funktioniert. Begriffe wie Kontaktwiderstand (elektrischer Übergangswiderstand der Kontakte), Schaltkraft (Kraft zum Betätigen der Taste) und Tastenhub (Weglicher Ausschlag bis zum Schaltpunkt) beschreiben die wichtigsten Kenngrößen dieses Mikrotasters und helfen bei der Auswahl für die jeweilige Applikation.
