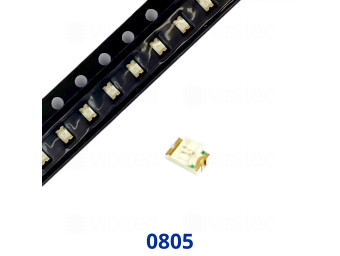

LED, blau, klar, 470 nm, 100..160 mcd, 2,5..3,6 V, 120°, SMD, 0805

Diese SMD-Leuchtdiode der vipitec Professional-Linie emittiert blaues Licht mit einer Wellenlänge von 470 nm und ist mit einer klaren, flachen Linse ausgeführt. Die transparente Linsenform sorgt für eine direkte, punktförmige Lichtabstrahlung ohne zusätzliche Diffusion, wodurch die LED besonders für deutliche Statusanzeigen und punktuelle Beleuchtungsaufgaben geeignet ist. Als SMD-Bauteil im Format 0805 (metrisch 2012) fügt sie sich kompakt in dicht bestückte Leiterplatten ein und erfüllt RoHS-Vorgaben zur Beschränkung gefährlicher Stoffe.

Die optischen und elektrischen Kenndaten beschreiben den praktischen Einsatzbereich: Eine Lichtstärke von 100..160 mcd macht die Diode für Signal- und Indikatorfunktionen gut sichtbar, ohne für Beleuchtungszwecke überdimensioniert zu sein. Der Abstrahlwinkel von 120° gibt an, dass innerhalb dieses Winkels die Lichtstärke mindestens 50% des Spitzenwertes beträgt, was eine gute seitliche Sichtbarkeit gewährleistet. Mit einem Nenn-Betriebsstrom von 20 mA und einer Betriebsspannung im Bereich 2,5..3,6 V ist die LED typischerweise mit einer Strombegrenzung (z. B. Vorwiderstand oder Konstantstromquelle) zu betreiben; Begriffe wie "mcd" (Millicandela) für Lichtstärke und "nm" (Nanometer) für Wellenlänge bezeichnen hier die gebräuchlichen Maßeinheiten für Helligkeit und Farbe.

Mechanisch misst die Bauform 2,0 mm × 1,25 mm × 1,1 mm (Länge × Breite × Höhe) und ist für die gängigen SMD-Lötprozesse ausgelegt, sodass sie sich für automatische Bestückung und Reflow-Lötung in Serienfertigung eignet. Als Synonyme und Begriffserklärungen: LED steht für Leuchtdiode, SMD für Surface-Mount Device (oberflächenmontiertes Bauteil) und die Bezeichnung 0805/2012 beschreibt das standardisierte Paketmaß. Durch die klare Linse bleibt die Farbwiedergabe intensiv und scharf, sodass diese LED vor allem in Elektronikgeräten, Bedienfeldern, Anzeige- und Signalkreisen zum Einsatz kommt; bei der Verarbeitung sind die üblichen Schutzmaßnahmen gegen elektrostatische Entladung zu beachten.
