Kerko, THT, 22 nF, -20..80%, 50 V, -25..85 °C, 2,54 mm, SLCC, Y5V, radial

Artikelnr.: 05-0003-03052 Kopiert!
🟢 12295 Stück auf Lager

Kapazität / Spannung

Menge

Stückpreis¹

1+

1,590000 €

Netto 1,336134 €

5+

0,445200 €

Netto 0,374118 €

10+

0,311640 €

Netto 0,261882 €

20+

0,218148 €

Netto 0,183318 €

50+

0,122163 €

Netto 0,102658 €

100+

0,085514 €

Netto 0,071861 €

500+

0,029300 €

Netto 0,024622 €
1,59 €
inkl. MwSt. zzgl. Versand
Netto 1,336134 €

Menge

Gesamt: ¹

Lieferzeit

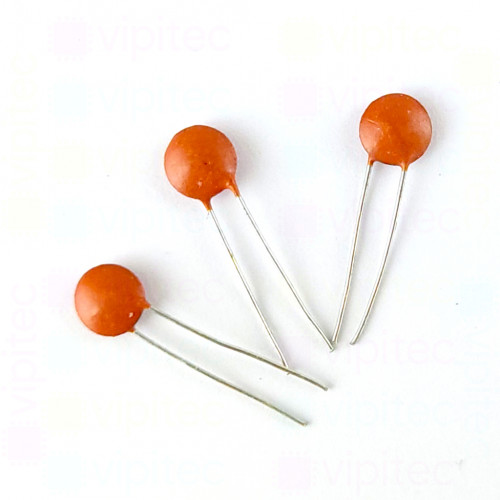

Bei diesem Bauteil handelt es sich um einen Keramikkondensator (häufig kurz "Kerko" genannt) mit einer Nennkapazität von 22 nF in radialer Ausführung für Durchsteckmontage (THT). Die Anschlussbeine sind im Rastermaß 2,54 mm angeordnet, was eine direkte Bestückung auf Standard-Perfboards und 0,1"-Raster-Leiterplatten ermöglicht. Die Bauform mit radialen Anschlüssen sorgt für eine einfache manuelle oder maschinelle Lötung und für eine mechanisch stabile Verbindung zur Leiterplatte.

Das Dielektrikum Y5V charakterisiert dieses Bauteil: Y5V-Keramik bietet eine hohe Permittivität und damit vergleichsweise große Kapazität in kleinem Gehäuse, weist aber zugleich eine ausgeprägte Temperatur- und Spannungsabhängigkeit der Kapazität auf. In Verbindung mit der großzügigen Toleranz von -20 % bis +80 % bedeutet das, dass der tatsächliche Kapazitätswert je nach Temperatur, angelegter Gleichspannung und Fertigungstoleranzen deutlich vom Nennwert abweichen kann. Der Kondensator ist für Gleichspannungen bis 50 V spezifiziert und für den Einsatz in Umgebungen mit Betriebstemperaturen von -25 °C bis +85 °C vorgesehen. Wegen der genannten Schwankungen ist dieses Bauteil besonders geeignet für allgemeine Entkopplungs-, Entstör- und Kopplungsanwendungen, weniger geeignet für präzise Zeit- oder Resonanzanwendungen, die eine stabile Kapazität erfordern.

Die Bezeichnung SLCC (Einzelschicht) weist auf die konstruktive Ausführung als einlagiger Keramikkondensator hin, eine Bauweise, die einfachere elektrische Eigenschaften und Herstellungsvorteile gegenüber mehrlagigen Aufbauten bieten kann. Das Bauteil ist RoHS-konform und gehört zur Professional-Produktlinie von vipitec. Begriffe im Kontext: "THT" steht für Through-Hole Technology - Durchsteckmontage, "radial" beschreibt die Anordnung der Anschlüsse an einem Ende des Gehäuses, und "Dielektrikum" bezeichnet das isolierende Material zwischen den Kondensatorplatten, das das elektrische Feld und damit die Kapazität bestimmt. Bei der Auswahl und Planung sollte die Kenngrößenkombination aus Y5V-Dielektrikum, großer Toleranz und begrenzter Temperaturfestigkeit berücksichtigt werden.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
RoHS	Ja
Bauelement
Abstand Anschlussbeine (A)	2,54 mm
Ausführung	Radial
Montageart	THT
Rastermaß (RM)	2,54 mm
Betriebstemperatur	-25 - 85 °C
Kondensator
Schichtaufbau	Einzelschicht (SLCC)
Kondensator-Typ	Keramik
Kapazität	22 nF
Toleranz (Kapazität)	-20..80 %
Dielektrikum	Y5V
