Erschütterungsschalter, Vibrationsschalter, Tilt-Schalter, NO, 18,2 x 5,5 x 5,5 mm, 12 V, 50 mA, THT

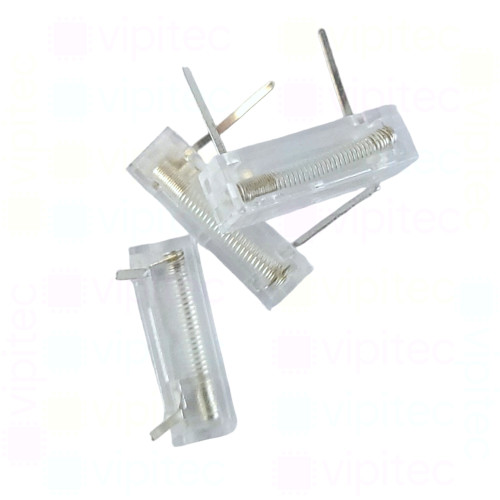

Dieser kleine Vibrations- bzw. Erschütterungsschalter (auch Tilt‑Schalter genannt) reagiert mechanisch auf Stöße und Vibrationen und schließt dabei kurzzeitig einen elektrischen Kontakt. Der Schalter ist ein einpoliges, normal geöffnetes Bauelement (einpoliger Erschütterungs‑Schalter, NO) im kompakten Gehäuseformat 18,2 x 5,5 x 5,5 mm und ist für die Durchsteckmontage (THT) vorgesehen. Solche Schalter arbeiten nach dem einfachen Prinzip eines beweglichen Federelements, das bei Erschütterung die Kontaktflächen überbrückt.

Elektrisch ist das Bauteil für Signalpegel ausgelegt: maximale Kontaktspannung 12 V und maximaler Kontaktstrom 50 mA. Das macht den Schalter geeignet zum direkten Ansteuern von Mikrocontroller‑Eingängen oder als Signalgeber innerhalb niederstromiger Steuerkreise. Für Lasten, die höhere Spannungen oder Ströme erfordern, muss ein geeigneter Treiber (Transistor, Relais, Optokoppler) vorgeschaltet werden. Da es sich um einen mechanischen Kontakt handelt, können beim Schaltvorgang Kontaktprellungen auftreten; sofern die Anwendung empfindlich auf kurze Störimpulse reagiert, sind softwareseitiges Entprellen oder eine kleine RC‑Filterung empfehlenswert.

Typische Einsatzgebiete sind Bewegungs‑ und Erschütterungsmeldungen bei prototypischen Alarm- und Sicherungssystemen, Impulszähler, Störungsdiagnose in Maschinen, Lageerkennung in einfachen Geräten sowie vielfältige Maker‑ und Hobby‑Projekte, bei denen ein robuster, einfacher Schaltsensor ohne separate Stromversorgung benötigt wird. Durch die THT‑Montage bietet der Schalter eine gute mechanische Verankerung auf der Leiterplatte, was ihn für Anwendungen mit wiederkehrenden Erschütterungen oder für Prototypen und handbestückte Platinen praktikabel macht. Beim Einsatz sollte die Ausrichtung und Empfindlichkeit im konkreten Montageumfeld geprüft werden, um zuverlässig zwischen Stör‑ und Nutzsignalen zu unterscheiden.

Hinweis: Dieses Bauteil ist nicht für sicherheitsrelevante Anwendungen geeignet.
