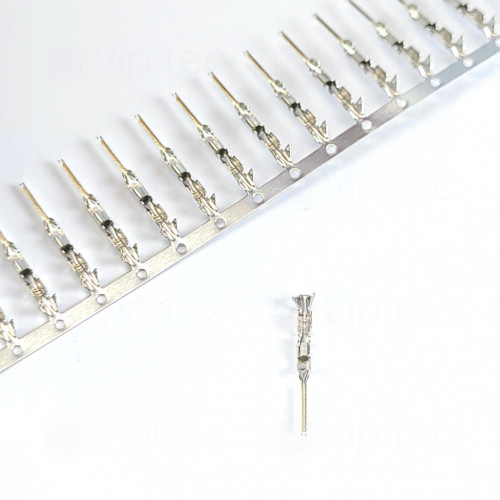

Crimpkontakt, Stecker, RM 2,54 mm, Dupont Leitungskontakt, männlich, verzinnt

Dieser einzelne Crimpkontakt in männlicher Ausführung ist für 2,54 mm Raster (RM 2,54 mm, auch als 0,1" Standard bekannt) konzipiert und dient als Leitungskontakt für Dupont- oder ähnliche Steckergehäuse. Ein "Crimpkontakt" verbindet Leitungen mechanisch und elektrisch durch eine formschlüssige Quetschverbindung (Crimp), wodurch ein wiederholbar zuverlässiger Kontakt ohne Löten ermöglicht wird. Als einpoliger, einreihiger Kontakt eignet er sich insbesondere für individuelle Leitungsätze, Jumperkabel und Prototyping-Anwendungen, bei denen kompakte, steckbare Verbindungen erforderlich sind.

Die Kontaktoberfläche ist verzinnt auf nickelbehandeltem Trägermaterial, wodurch die Verbindung gegen Korrosion geschützt wird und eine gute elektrische Leitfähigkeit sowie verbesserte Lötbarkeit erreicht wird. Der Kontakt ist ausgelegt für Leiterquerschnitte von 0,14 bis 0,34 mm² (entsprechend AWG 22–26) und eine maximale Strombelastung von 3 A; damit ist er für Signale und kleine Leistungskreise geeignet, jedoch nicht für Hochstrom-Anwendungen. Die kompakten Abmessungen und der 2,54 mm Raster machen ihn kompatibel zu gängigen Dupont-Hülsen und einreihigen Gehäusen sowie zu Standard-Headern auf Steckbrettern und Entwicklungsplatinen.

Für eine dauerhaft zuverlässige Verbindung ist ein geeigneter Crimpwerkzeug-Einsatz für den angegebenen Drahtquerschnitt zu verwenden; nach dem Crimpen sollte die mechanische Festigkeit visuell geprüft oder einem kurzen Zugtest unterzogen werden. Diese Kontakte sind Bestandteil der vipitec Maker-Produktlinie und eignen sich für Anwender, die individuelle Steckverbinderlösungen herstellen oder bestehende Kabelsätze reparieren möchten. Begriffe wie "Dupont-Kontakt", "Leitungskontakt" oder "Stiftkontakt" bezeichnen in diesem Zusammenhang dasselbe Funktionsprinzip: ein standardisierter, steckbarer und crimpbarer elektrischer Kontakt.
