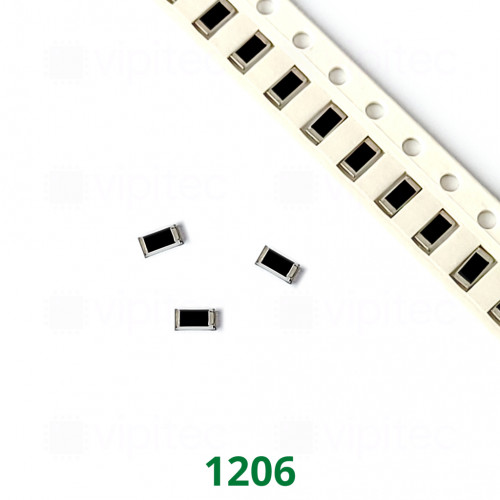

820 Ohm Dickschicht-Widerstand, SMD, ±1%, 250 mW, 200 V, -55..155 °C, 1206

MPN: 05-0002-01190
Artikelnr.: 05-0002-01190
Lagerbestand: 4800

Widerstand

Menge

Stückpreis¹

20+

0,047500 €

Netto 0,039916 €

100+

0,043500 €

Netto 0,036555 €

500+

0,010440 €

Netto 0,008773 €

5000+

0,006821 €

Netto 0,005732 €
0,0475 €
inkl. MwSt. zzgl. Versand
Netto 0,039916 €
Großpackungen

7'' Rolle à 5000 Stück:
nicht auf Lager – Angebot anfordern

Menge

Gesamt:

Mindestbestellmenge: 20 Stück

Der 820-Ohm-Dickschicht-Widerstand ist ein oberflächenmontierter Präzisionswiderstand in der Baugröße 1206 (metrisch 3216). Als Dickschicht-Widerstand (engl. thick-film resistor) verbindet er die Fertigungsökonomie und Stabilität keramischer Trägermaterialien mit einem stabilen Widerstandswert und ist für die SMD-Montage ausgelegt. Die Nennimpedanz von 820 Ω bei einer Toleranz von ±1 % macht das Bauteil geeignet für Anwendungen, in denen eine gute Genauigkeit ohne aufwändige Abgleichmaßnahmen erforderlich ist. Der Widerstand ist RoHS-konform und gehört zur vipitec-Produktlinie „Industry“ für industrielle Einsatzbereiche.

Mit einer Nennbelastbarkeit von 250 mW und einer zulässigen Gleichspannung bis 200 V ist der Widerstand für zahlreiche Signal- und Leistungsverzweigungen in Elektronikbaugruppen geeignet; typische Einsatzfälle sind Spannungsteiler, Messverstärker, Entkopplungs- und Filternetzwerke sowie allgemeine Pull-up-/Pull-down- und Begrenzungsfunktionen in Schaltungen. Die Baugröße 1206 (3,1 × 1,6 × 0,55 mm) bietet ein ausgewogenes Verhältnis zwischen Platzbedarf auf der Leiterplatte und thermischer Belastbarkeit. Durch die SMD-Ausführung ist das Bauteil für gängige Reflow-Lötprozesse geeignet und lässt sich automatisiert bestücken.

Technisch relevante Hinweise: der Temperaturkoeffizient von ±100 ppm/°C entspricht einer Widerstandsänderung von etwa 0,01 % pro Grad Celsius (bei 820 Ω etwa 0,082 Ω/°C), was die Temperaturabhängigkeit des Widerstandswertes quantifiziert. Die angegebene Leistungsaufnahme von 250 mW ist abhängig von der Umgebungstemperatur und der Wärmeableitung über die Leiterplatte; bei höheren Umgebungstemperaturen ist eine Derating-Betrachtung vorzunehmen. Das spezifizierte Betriebstemperaturfenster von −55 bis +155 °C deckt die Anforderungen vieler industrieller Anwendungen ab. Bei der Auswahl und dem Layout sollten Leiterplattenaufbau, Kupferfläche und thermische Verbindung bedacht werden, da diese die effektive Belastbarkeit und Langzeitstabilität wesentlich beeinflussen.

Produkteigenschaften

Logistik
Verfügbarkeit	auf Lager
Allgemein
vipitec Produktlinie
Betriebsspannung (DC)	0 - 200 V
Nennbelastbarkeit (Leistung)	250 mW
Material	Dickschicht
RoHS-konform
Länge	3,1 mm
Breite	1,6 mm
Höhe	0,55 mm
Bauelement
Bauform (metrisch)	3216
Bauform	1206
Montageart	SMD
Betriebstemperatur	-55 - 155 °C
Widerstand
Temperaturkoeffizient	±100 ppm/°C
Widerstand	820 Ω
Toleranz (Widerstand)	±1 %
Informationen zur Produktsicherheit
Hersteller	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de
