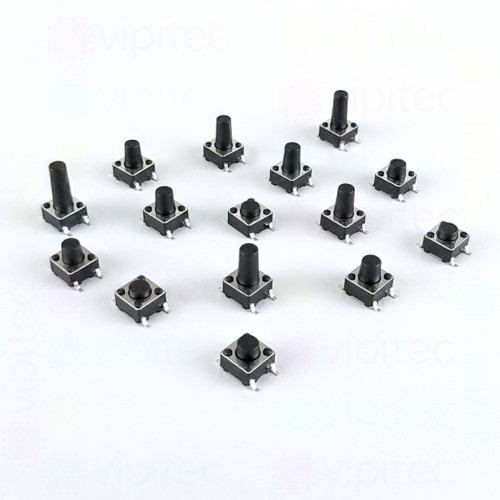

6x6 mm SMD-Mikrotaster Auswahl, SPST-NO, 12 V, 50 mA, -25..70 °C, 2 Positionen, TACT Schalter

Bitte wählen Sie die gewünschte Variante aus:

Tasterhöhe

ab 0,036569 €
inkl. MwSt. zzgl. Versand
Netto ab 0,030731 €

Bei diesem SMD-Mikrotaster handelt es sich um einen kompakten, flachen TACT-Tastschalter im 6 x 6 mm Gehäuse mit runder Tastenform. Als SMD-Bauteil ist er für die Oberflächenmontage vorgesehen und lässt sich mit automatischen Bestückungsprozessen verarbeiten. Die Ausführung gehört zur vipitec-Produktlinie "Professional" und eignet sich dort, wo auf kleinem Bauraum ein taktiles, fühlbares Schaltsignal benötigt wird.

Funktional ist es ein einpoliger Einzeltaster, normal geöffnet (SPST-NO) - das heißt der Kontakt ist im Ruhezustand offen und schließt beim Betätigen der Taste, wodurch zwei Schaltzustände realisiert werden (nicht betätigt / betätigt). Die Tastercharakteristik ist taktil ausgelegt: kurzer Tastenhub von 0,2 mm und eine Schaltkraft von 2,45 N mit ±10 % Toleranz sorgen für einen spürbaren Druckpunkt. Die angegebenen elektrischen Grenzen und der maximale Kontaktwiderstand bilden die Grundlage für den Einsatz in Niederspannungs- und Signalbereichen; die Nennlebensdauer von 100 000 Schaltzyklen sowie der Betriebstemperaturbereich von -25 °C bis 70 °C geben Aufschluss über die Lebensdauer und Einsatzbedingungen.

Synonyme und verwandte Bezeichnungen sind Mikrotaster, TACT-Schalter, Tastschalter oder SMD-Tastschalter. Typische Einsatzgebiete sind Bedienfelder, Steuer- und Messgeräte, Fernbedienungen, Tastaturen und Elektronikmodule, in denen kleine, zuverlässige Schalter für Niederspannungs- und Signal-Anwendungen benötigt werden. Aufgrund der elektrischen Grenzwerte ist der Taster für niederstromige Signale ausgelegt; für Schaltanwendungen mit höheren Strömen sind entsprechend geeignete Schaltstufen oder Relais notwendig. Bei der Konstruktion empfiehlt sich, in digitalen Anwendungen eine Entprellung per Hardware oder Software zu berücksichtigen.

Produkteigenschaften (Herstellerangaben)

Allgemein
vipitec Produktlinie
Länge	6 mm
Breite	6 mm
Schalter
Kontaktierung	Einpoliger Einzeltaster, normal geöffnet (SPST-NO)
Nennlebensdauer (Schaltzyklen)	100000
Schalter-Typ	TACT Mikrotaster
Schaltkraft	2,45 N
Tastenform	Rund
Tastenhub	0,2 mm
Toleranz (Schaltkraft)	±10 %
Bauelement
Max. Kontaktspannung	12 V
Max. Kontaktstrom	50 mA
Max. Kontaktwiderstand	100 mΩ
Montageart	SMD
Betriebstemperatur	-25 - 70 °C
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519766828, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.
