100 Ohm Potentiometer, THT, ±30%, 100 mW, 50 V, -25..40 °C, 5x5mm, liegend, RKT6V

Artikelnr.: 05-0002-02001 Kopiert!
🟡 noch 34 Stück auf Lager

Widerstand

Menge

Stückpreis¹

1+

1,400000 €

Netto 1,176471 €

5+

0,390000 €

Netto 0,327731 €

10+

0,234000 €

Netto 0,196639 €

20+

0,162500 €

Netto 0,136555 €

50+

0,132000 €

Netto 0,110924 €

100+

0,122000 €

Netto 0,102521 €
1,40 €
inkl. MwSt. zzgl. Versand
Netto 1,176471 €

Menge

Gesamt: ¹

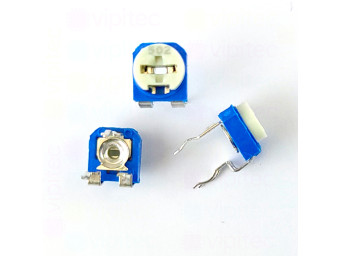

Das RKT6V ist ein liegendes THT-Trimmpotentiometer (auch Trimmpot, Einstellpotentiometer oder Trimmer genannt) mit einem Nennwiderstand von 100 Ω und linearer Kennlinie. Als Ein-Drehung-Element verfügt es über einen mechanischen Drehwinkel von 0–200° und erlaubt eine proportionale Widerstandsänderung zur Anpassung von Einstellgrößen. Durch das flache Gehäuse und das Ausgangsraster von 5 × 5 mm ist es für kompakte PCB-Layouts ausgelegt und wird im Durchsteckverfahren (THT) montiert; die Bauform reduziert die Bauteilhöhe und erleichtert die manuelle Justage auf der Platine.

Das Bauteil ist für Niederspannungs- und Signal-Anwendungen ausgelegt: maximale Betriebsspannung 50 V DC und Nennbelastbarkeit 100 mW. Die Toleranz von ±30 % bedeutet, dass der tatsächliche Widerstand typischerweise im Bereich von etwa 70 Ω bis 130 Ω liegt, weshalb dieses Potentiometer eher für grobe Anpassungen und Abgleichaufgaben als für hochpräzise Kalibrierungen verwendet wird. Der spezifizierte Betriebstemperaturbereich liegt bei −25 bis 40 °C; bei Planung und Einsatz sind die Wärme- und Leistungsgrenzen zu beachten, um thermische Belastung und Änderungen der Abgleiche zu vermeiden.

Das RKT6V kommt in der vipitec-Produktlinie Professional und ist RoHS-konform. Die geringe Baugröße (Länge 7 mm, Breite 6,5 mm, Höhe 4,2 mm) und die lineare Charakteristik machen es geeignet für Aufgaben wie Offset- oder Gain-Abgleich, Einstellen von Schwellenwerten, Justage von Sensoren oder Feineinstellung in Mess- und Steuerkreisen. Bei der Montage und dem Einstellen sollte ein geeignetes, kleines Einstellwerkzeug verwendet werden; mechanische Überbeanspruchung oder Überschreitung von Spannung und Leistung sind zu vermeiden.

Produkteigenschaften (Herstellerangaben)

Logistik
Verfügbarkeit	auf Lager
Allgemein
Drehwinkel	0 - 200 °
Serie	RKT6V
vipitec Produktlinie
Betriebsspannung (DC)	0 - 50 V
Nennbelastbarkeit (Leistung)	100 mW
RoHS	Ja
Länge	7 mm
Breite	6,5 mm
Höhe	4,2 mm
Potentiometer
Potentiometer-Art	Trimmpotentiometer
Bauelement
Ausführung	Liegend, 1-Drehung
Ausgangsraster	5 x 5 mm
Charakteristik	Linear
Montageart	THT
Betriebstemperatur	-25 - 40 °C
Widerstand
Widerstand	100 Ω
Toleranz (Widerstand)	±30 %
Informationen zur Produktsicherheit
Hersteller (GPSR)	vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de

Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.
