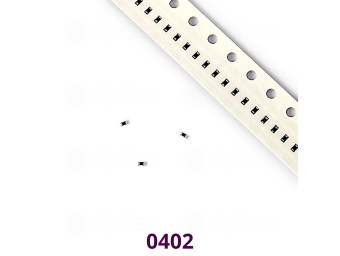

0 Ohm Dickschicht-Widerstand, SMD, 62,5 mW, 50 V, -55..155 °C, 0402

Ein 0-Ohm-Dickschicht-Widerstand ist eine SMD-Überbrückung in Bauform 0402 (metrisch 1005), die als platzsparende Kurzschlussbrücke oder Jumper auf Leiterplatten eingesetzt wird. Unter Bezeichnungen wie Null-Ohm-Widerstand, SMD-Jumper oder Kurzschlussbrücke erfüllt dieses Bauteil die Funktion, Leiterbahnen elektrisch zu verbinden, Bestückungsvarianten zu realisieren oder Signale und Masseverbindungen kontrollierbar zu koppeln, ohne mechanische Drahtbrücken einsetzen zu müssen. Da der Widerstand nominal 0 Ω beträgt, ersetzt er feste Verbindungen bei gleichzeitigem Erhalt der automatisierten Bestückbarkeit im Pick-and-Place-Prozess.

Die Ausführung als Dickschicht-Widerstand bietet eine robuste, reflow-fähige Struktur auf keramischem Substrat und ist für übliche Lötprofile einschließlich bleifreier Reflow-Prozesse geeignet. Mit einer kompakten Abmessung von 1,0 × 0,5 × 0,35 mm erlaubt die Bauform 0402 dichte Leiterplattenlayouts. Für thermische und elektrische Auslegung sind die Nennbelastbarkeit von 62,5 mW, die maximale Gleichspannung von 50 V sowie der weite Betriebstemperaturbereich von −55 °C bis +155 °C maßgeblich. Das Bauteil ist RoHS-konform und gehört zur vipitec-Produktlinie „Industry“.

Für die Konstruktion ist zu berücksichtigen, dass ein 0-Ohm-Bauteil zwar einen praktisch nicht messbaren Widerstandswert aufweist, aber trotzdem begrenzte Strom- und Leistungswerte hat; bei höheren Strömen oder größeren Verlustleistungen sind geeignete Leiterbahnen oder niederohmige Shunts vorzusehen. Angaben zu Toleranz oder Temperaturkoeffizient sind hier nicht anwendbar, da das Bauteil als Verbindungsbrücke konzipiert ist. In der Praxis erleichtert der Einsatz solcher SMD-Jumper die Variantenfertigung, das Testen und spätere Modifikationen der Schaltung ohne Änderung der Leiterplatte.
