0 Ohm Dickschicht-Widerstand, SMD, 500 mW, 200 V, -55..155 °C, 1210

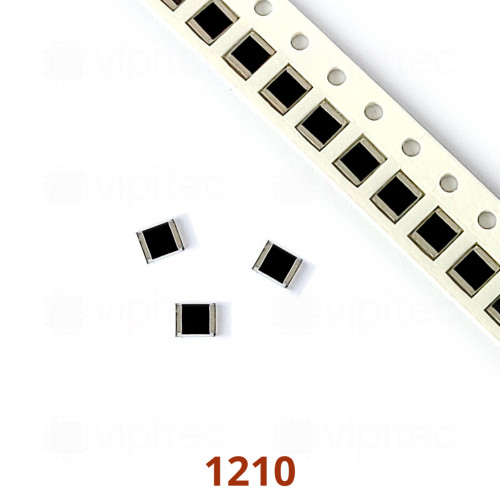

Bei diesem Bauteil handelt es sich um einen 0 Ω Dickschicht-Widerstand im SMD-Gehäuse 1210 (metrisch 3225), häufig auch bezeichnet als Null-Ohm-Link, Jumper oder Lötbrücke. Dickschicht-Widerstände werden durch Aufbringen einer leitfähigen Pastenschicht auf ein keramisches Substrat hergestellt; das Ergebnis ist ein robuster, kostengünstiger SMD-Überbrücker mit definierten Abmessungen (Länge 3,2 mm, Breite 2,5 mm, Höhe 0,55 mm), der sich gut für die automatisierte Bestückung per Pick-and-Place und Reflow-Löten eignet. Die Bauform 1210 bietet gegenüber kleineren Bauformen eine größere Wärmeaufnahme- und Stromtragfähigkeit, was die Integration in industrielle Leiterplattenlayouts erleichtert.

Elektrisch ist der Widerstand als 0 Ω ausgeführt und dient damit primär als konfigurierbarer Leiterbahnquerverbinder oder Lötbrücke auf Leiterplatten. Die Nennbelastbarkeit von 500 mW und die maximale Betriebsspannung von bis zu 200 V (DC) geben den zulässigen Einsatzbereich hinsichtlich Verlustleistung und Spannungsfestigkeit an; die Einsatztemperaturspanne von −55 bis +155 °C macht das Bauteil geeignet für industrielle und raue Umgebungen. Toleranz- und Temperaturkoeffizientenangaben sind bei diesem Produkt nicht relevant, da es nicht zur präzisen Widerstandsmessung, sondern als schalt- bzw. verbindungsorientiertes Bauteil verwendet wird. Das Bauteil ist RoHS-konform.

Typische Anwendungen sind Leiterbahn-Optionen und Bestückungsvarianten, konfigurierbare Schaltungslinks, prozessfreundliche Ersatzverbindungen anstelle von Drahtbrücken sowie Einsatz als reflowkompatible Brücke bei Prototyping und Serienproduktion. Für präzise Messaufgaben oder als niederohmige Shunt-Belastung ist ein 0 Ω-Element nicht geeignet, da es einen nicht genau definierten sehr geringen Widerstandswert aufweist. Das Bauteil ist Teil der vipitec-Produktlinie "Industry" und ist auf zuverlässige Integration in industrielle Fertigungsprozesse ausgelegt.
