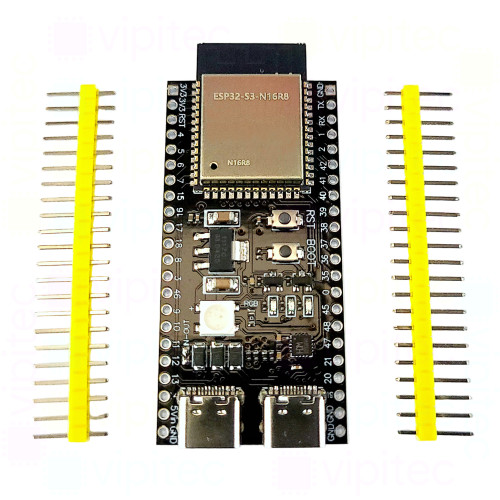

YD-ESP32-S3 Dual USB-C Entwicklungsboard, ESP32-S3-N16R8, 240 MHz, 16 MB Flash, 8 MB PSRAM, 512 KB SRAM, 384 KB ROM, 3,3 V, WiFi, Bluetooth
Prozessor
- Xtensa® Dual-Core LX7
- 32-bit Architektur
- bis zu 240 MHz
- 128-bit Datenbus
- SIMD-Befehlssatz
- ULP-RISC-V Co-Prozessor
- ULP-FSM Co-Prozessor
Speicher
- 16 MB Flash
- 8 MB PSRAM
- 512 KB SRAM
- 16 KB RTCSRAM
- 384 KB ROM
Ports
- 45 General-Purpose Ein-/Ausgänge (GPIO)
Drahtlos-LAN (WLAN/Wi-Fi)
- ✅ 2,4 GHz IEEE 802.11 b/g/n WiFi/WLAN
- ✅ 1T1R-Modus, bis zu 150 MBit/s
- ✅ Wireless Multimedia (WMM)
- ✅ Frame Aggregation (TX/RXA-MPDU, TX/RXA-MSDU)
- ✅ Immediate Block-Acknowledge
Bluetooth
- ✅ Bluetooth 5, Bluetooth Mesh
- ✅ 18 dBm High-Power-Modus
- ✅ 125 KBit/s, 500 KBit/s, 1 MBit/s, 2 MBit/s
Schnittstellen / Controller
- 2x I2C
- 2x I2S
- 4x SPI
- 3x UART
- 1x RMT (TX/RX)
- 1x USB OTG (Full Speed)
- 1x USB Serial/JTAG Controller
- 2x MCPWM
- 1x SDIO Host-Interface für 2 Karten-Slots
- 1x LCD-Schnittstelle (8-/16-bit Parallel RGB, I8080, MOT06800), unterstützt Konversion zwischen RGB565, YUV422, YUV420 und YUV411
- 1x DVP 8-/16-bit Kamera-Schnittstelle
- 1x Impulszähler
- LED PWM-Controller, bis zu 8 Kanäle
- General-Purpose DMA-Controller (GPDMA)
- TWAI®-Controller, kompatibel zu ISO11898-1 (CAN Spec. 2.0)
- 2x 12-bit Analog-zu-Digital-Konverter (ADC), bis zu 20 Kanäle
- 1x für Analog-Temperatursensor
- 14x I/O-Timer für kapazitive Messung
- 4x 54-bit General-Purpose-Timer
- 1x 52-bit System-Timer
- 3x Watchdog-Timer
Hash-/Kryptographie-Unterstützung und -Beschleunigung
- ✅ 4096 bit One-Time-Programmable (OTP), davon 1652 bit beschreibbar
- ✅ AES, SHA, RSA, HMAC
- ✅ Elliptic Curve Cryptography (ECC)
- ✅ Zufallszahlengenerator (RNG)
Produkteigenschaften (Herstellerangaben)
| Logistik | |
| Verfügbarkeit | auf Lager |
| Allgemein | |
| Modell | YD-ESP32-S3 |
| USB-Typ | USB-C |
| vipitec Produktlinie |
|
| Betriebsspannung (DC) | 3 - 3,6 V |
| Länge | 64 mm |
| Breite | 28,4 mm |
| Höhe | 5 mm |
| Entwicklungsboard | |
| Mikroprozessor | Xtensa® Dual-Core LX7 |
| USB-Controller | CH343 |
| Bauelement | |
| Rastermaß (RM) | 2,54 mm |
| Betriebstemperatur | -40 - 65 °C |
| Komponente | |
| Anzahl ADC-Wandler | 2 |
| Anzahl GPIO-Ports | 45 |
| Bluetooth-Unterstützung | Ja |
| Bluetooth-Version | 5 |
| Speicherkapazität (PSRAM) | 8 MB |
| Unterstützte WiFi-Bänder | 2,4 GHz |
| Unterstützte WiFi-Protokolle | IEEE 802.11 b/g/n |
| WiFi-Unterstützung | Ja |
| Integrierte Schaltung | |
| Taktfrequenz | 0 - 240 MHz |
| Speicherkapazität (Flash) | 16 MB |
| Speicherkapazität (SRAM) | 512 KB |
| Speicherkapazität (EEPROM) | 384 KB |
| Informationen zur Produktsicherheit | |
| Hersteller (GPSR) | vipitec, Bachgasse 58, 64625 Bensheim, DE, +4962519765459, info@vipitec.de |
Für die Richtigkeit und Vollständigkeit der vom Hersteller bereitgestellten Produkteigenschaften und -angaben wird keine Gewähr übernommen.
